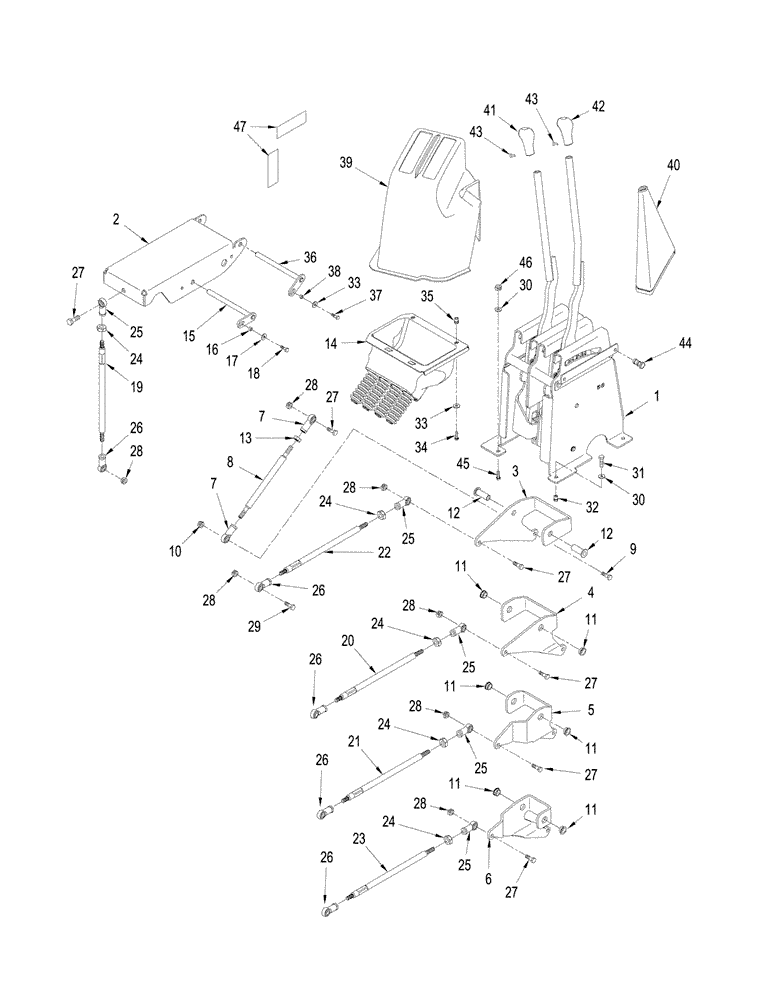

Запчасти Case IH STEIGER 335 (06-02) - TRANSMISSION SHIFT CONTROLS, MANUAL SHIFT TRANSMISSION (06) - POWER TRAIN

1

REF

INSTRUCTION

See Figure: 06-03

1шт.

387647A1

BELLCRANK

Incl. 2 - 18

1шт.

2

396435A2

SUPPORT

1шт.

3

396444A1

CRANK

Linkage Pivot

1шт.

4

396445A1

CRANK

Linkage Pivot

1шт.

5

396446A1

CRANK

Linkage Pivot

1шт.

6

396447A1

CRANK

Linkage Pivot

1шт.

7

402749A1

BALL JOINT

Female - RH

8шт.

8

431198A1

ROD

4шт.

9

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

4шт.

10

403749A1

LOCK NUT,M10 x 1.5, Class 8.8

4шт.

11

431052A1

BUSHING

6шт.

12

398870A1

BUSHING

2шт.

13

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.

14

412355A1

BELLOWS

1шт.

15

430415A1

PIN ASSY.,12.7mm OD x 181mm L

1шт.

16

430546A1

SPACER

1шт.

17

895-25006

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

1шт.

18

627-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 10.9, Full Thd

1шт.

431209A1

ROD

Incl. 19, 24 - 26

1шт.

431210A1

ROD

Incl. 20, 24 - 26

1шт.

431211A1

ROD

Incl. 21, 24 - 26

1шт.

431213A1

ROD

Incl. 22, 24 - 26

1шт.

431212A1

ROD

Incl. 23, 24 - 26

1шт.

19

NSS

NOT SOLD SEPARAT

ROD, 487 mm (19 in)

1шт.

20

NSS

NOT SOLD SEPARAT

ROD, 806 mm (32 in)

1шт.

21

NSS

NOT SOLD SEPARAT

ROD, 789 mm ( 31 in)

1шт.

22

NSS

NOT SOLD SEPARAT

ROD, 638 mm ( 25 in)

1шт.

23

NSS

NOT SOLD SEPARAT

ROD, 594 mm ( 23 in)

1шт.

24

NSS

NOT SOLD SEPARAT

NUT

1шт.

25

402749A1

BALL JOINT

Female - RH

1шт.

26

404639A1

BALL JOINT

Female - LH

1шт.

27

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

9шт.

28

403749A1

LOCK NUT,M10 x 1.5, Class 8.8

M10; 8

13шт.

29

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

4шт.

30

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

5шт.

31

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

5шт.

32

408566A1

INSERT,M8

3шт.

33

895-25006

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

2шт.

34

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

2шт.

35

404287A1

INSERT,M6

2шт.

36

430415A1

PIN ASSY.,12.7mm OD x 181mm L

1шт.

37

627-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 10.9, Full Thd

1шт.

38

430546A1

SPACER

1шт.

39

410846A4

SHROUD

Manual Transmission Shifter, Serial Range: -Z8F204683

1шт.

40

412354A2

BELLOWS

2шт.

41

418038A1

GRIP

Gear Shifter

1шт.

42

418039A1

GRIP

Range Shifter

1шт.

43

871-5012

HEX SOC SCREW,Flat Hd, CSK, M5 x 12mm, Cl 10.9

2шт.

44

369929A1

FASTENER

Christmas Tree

2шт.

45

449068A1

STUD

2шт.

46

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

47

357564A1

FASTENER

Velcro

2шт.
