(05-08) - CYLINDER ASSY - STEERING, WITHOUT SENSOR

Запчасти Case IH STEIGER 335 (05-08) - CYLINDER ASSY - STEERING, WITHOUT SENSOR (05) - STEERING

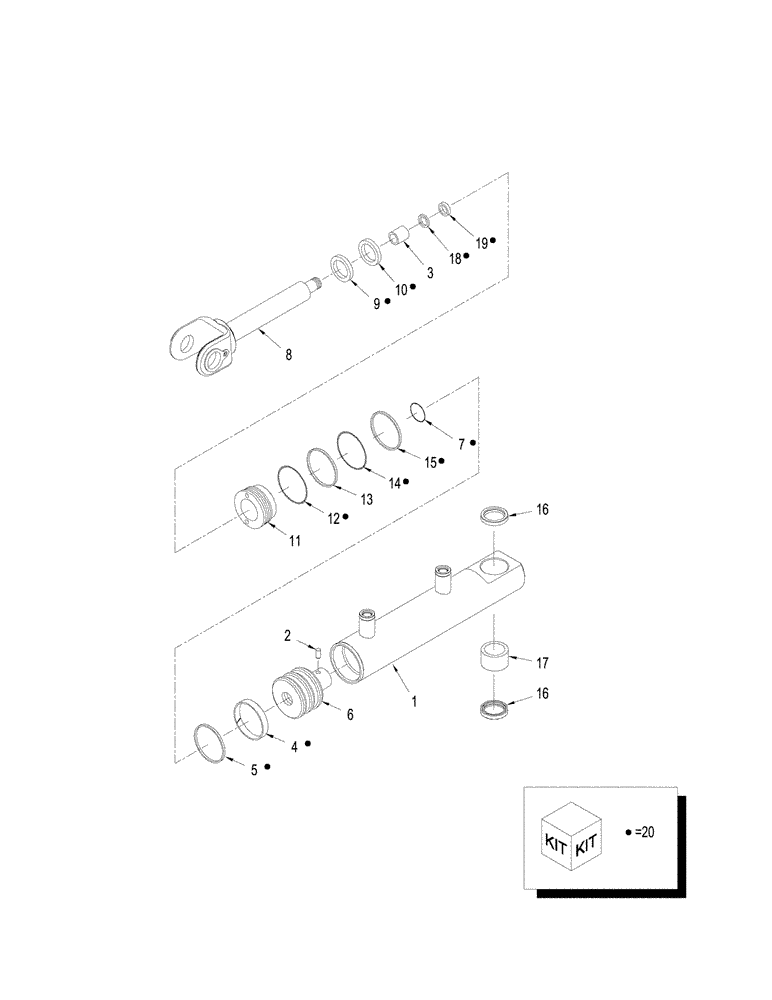

Схема запчастей Case IH STEIGER 335 - (05-08) - CYLINDER ASSY - STEERING, WITHOUT SENSOR (05) - STEERING
6
12
2
7
10
20
13
1
19
11
8
16
17
20
9
20
20
16
3
20
5
20
20
20
18
14
20
20
20
20
4
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87304293

STEERING CYLINDER,Double Acting, 40mm Rod, 164.6mm Stroke

Inc. 1 - 19

1шт.

1

87378703

TUBE

1шт.

2

878-20814

SET SCREW,M8 x 14mm

1шт.

3

87378697

BUSHING

1шт.

4

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

5

NSS

NOT SOLD SEPARAT

Seal, Piston

1шт.

6

87378698

PISTON

1шт.

7

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

8

87378700

ROD

1шт.

9

NSS

NOT SOLD SEPARAT

Wiper, Seal

1шт.

10

NSS

NOT SOLD SEPARAT

Retainer

1шт.

11

87378702

CYLINDER END CAP

1шт.

12

NSS

NOT SOLD SEPARAT

Seal, Gland

1шт.

13

87378704

WASHER

Ring, Backup

1шт.

14

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

16

87378705

WIPER SEAL

2шт.

17

87378696

BUSHING

1шт.

18

NSS

NOT SOLD SEPARAT

Seal, Rod

1шт.

19

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

20

87378693

KIT

Inc. 4, 5, 7, 9, 10, 12, 14

1шт.
