Запчасти Case IH STEIGER 330 (04-08) - STARTER ASSY. (04) - ELECTRICAL SYSTEMS

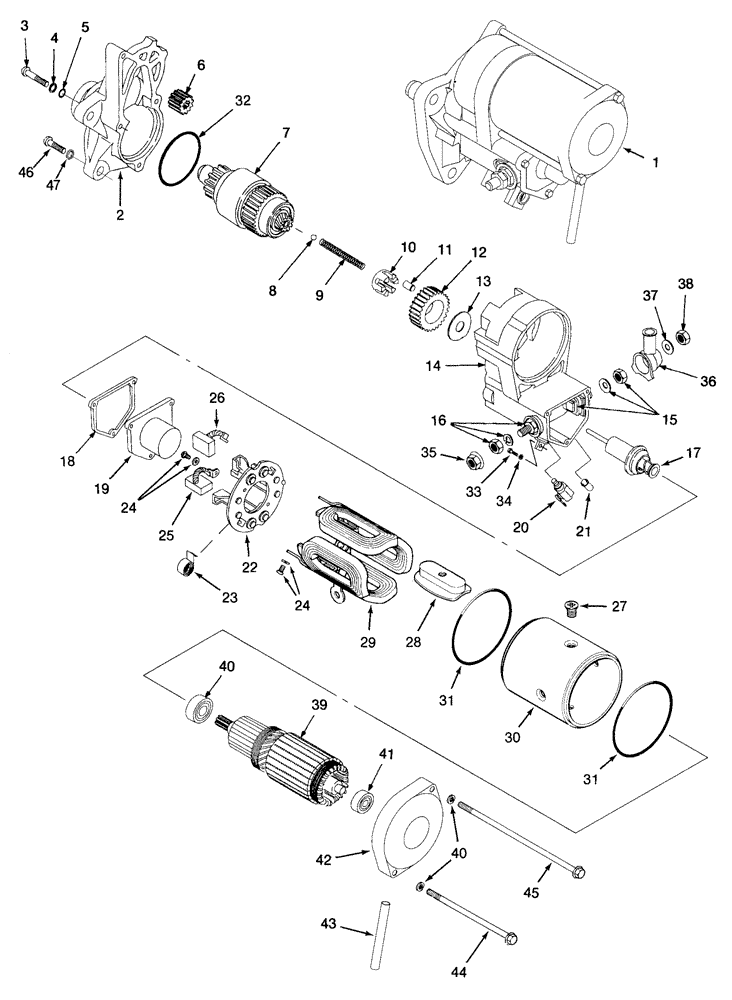

Схема запчастей Case IH STEIGER 330 - (04-08) - STARTER ASSY. (04) - ELECTRICAL SYSTEMS
31
11
10
24
2
46
6
47
40
19
20
30
24
8
17
23
5
9
44
15
43
41
22
1
16
35
14
21
40
34
25
12
32
27
37
18
38
28
39
45
36
7
4
13
31
29
33
42
3
26

Артикул

Название

Примечание

Количество

1

223900A2

STARTING MOTOR,24V, 7.5kW

Engine, Inc. 2 - 46

1шт.

1

223900A2R

REMAN-STARTER,24V, 7.5kW

1шт.

1

223900A2C

CORE-STARTER,24V, 7.5kW

Return Number

1шт.

2

258841A1

HOUSING

1шт.

3

A47129

CAPTIVE WASHER SCREW

3шт.

4

495-81252

WASHER,#12

3шт.

5

A47130

O-RING

3шт.

6

A49809

PINION

1шт.

7

258840A1

CLUTCH ASSEMBLY

1шт.

8

211-1311

BALL,11/32" Dia

1шт.

9

A47232

SPRING

2-13/16"

1шт.

10

A47236

RETAINER

1шт.

11

A47235

ROLLER BEARING

5шт.

12

A49810

GEAR

1шт.

13

141360A1

WASHER

1шт.

14

258861A1

SWITCH

Inc. 15 - 21

1шт.

15

258871A1

SERVICE KIT

1шт.

16

258869A1

MULTIPOLE CONNECTOR

1шт.

17

258874A1

PLUNGER

1шт.

18

NSS

NOT SOLD SEPARAT

Seal

1шт.

19

NSS

NOT SOLD SEPARAT

Cover

1шт.

20

258877A1

TERMINAL CONNECTOR

1шт.

21

141353A1

BUSHING

1шт.

22

A49806

BRUSH HOLDER

Inc. 23

1шт.

23

A47249

SPRING

4шт.

24

141361A1

CAPTIVE WASHER SCREW,M5 x 9.40mm

4шт.

25

A49807

COMMUTATOR BRUSH

2шт.

26

A49808

COMMUTATOR BRUSH

2шт.

A49804

HOUSING

Inc. 27 - 30

1шт.

27

NSS

NOT SOLD SEPARAT

Screw

1шт.

28

NSS

NOT SOLD SEPARAT

Shoe

4шт.

29

NSS

NOT SOLD SEPARAT

Coil

1шт.

30

NSS

NOT SOLD SEPARAT

Housing

1шт.

31

298253A1

SEAL,2.1mm Thk x 93mm ID

2шт.

32

A47229

O-RING,2.4mm Thk x 47.2mm ID

1шт.

33

258820A1

SCREW

M5 x 8

1шт.

34

892-11005

LOCK WASHER,M5

1шт.

35

NSS

NOT SOLD SEPARAT

Nut

1шт.

36

A49805

COVER

1шт.

37

892-11012

LOCK WASHER,M12

1шт.

38

829-1412

NUT,M12, Cl 10.9

1шт.

39

A49801

ROTOR

Inc. 40, 41

1шт.

40

A49815

LOCK WASHER

1шт.

41

452698C1

BALL BEARING,10mm ID x 30mm OD x 9mm W

1-2шт.

42

258880A1

COVER

1шт.

43

258883A1

BUSHING

1шт.

44

104594A1

FLANGE BOLT

M7 x 144

1шт.

45

104593A1

FLANGE BOLT

M7 x 206

1шт.

46

868-12040

12 PT SCREW,M12 x 40mm, Cl 12.9

CL12.9

3шт.

47

892-11012

LOCK WASHER,M12

3шт.

Выбрано товаров: 50
