Запчасти Case IH STEIGER 330 (09-30) - MIDDLE FRAME, WITH ACCUSTEER (09) - CHASSIS

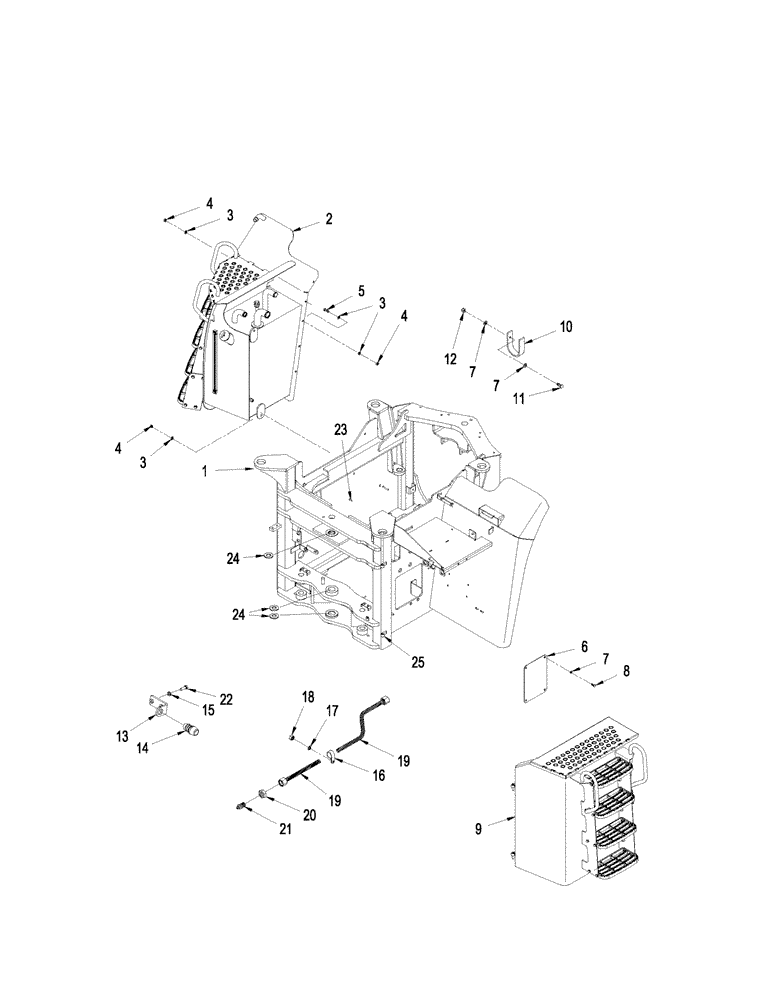

Схема запчастей Case IH STEIGER 330 - (09-30) - MIDDLE FRAME, WITH ACCUSTEER (09) - CHASSIS
9
24
18
3
3
22
1
12
7
2
20
6
19
7
8
4
14
21
23
17
4
15
5
11
19
1
25
3
13
4
10
7
16

Артикул

Название

Примечание

Количество

1

87441304

FRAME

Middle

1шт.

2

NSS

NOT SOLD SEPARAT

Tank Assy, Hydraulic, See Figure: 08-16

1шт.

3

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

11шт.

4

829-1412

NUT,M12, Cl 10.9

7шт.

5

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

6

431459A1

PLATE

Access Cover

1шт.

7

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.

8

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

4шт.

9

NSS

NOT SOLD SEPARAT

Door Assy, Battery, Right-Hand, See Figure: 09-31

1шт.

10

87309990

SHIELD

Driveshaft

1шт.

11

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

12

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

13

86992264

BRACKET

Door Stop

1шт.

14

363226A1

BUMPER

Rubber

1шт.

15

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

2шт.

16

515-2279

CLAMP,5/16", Insul, 5/16" Bolt

1шт.

17

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

18

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

19

1345098C1

HOSE

Lubrication

1шт.

20

F53473

LOCK NUT,1/8-27 NPSM

1шт.

21

219-8

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

22

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

23

426285A1

STUD

Threaded

10шт.

24

87591684

WASHER

Front Frame Articulation Hinge

3шт.

25

448719A1

HINGE

Battery Door

2шт.

Выбрано товаров: 25
