Запчасти Case IH STEIGER 330 (09-28) - FRONT FRAME, WITHOUT ACCUSTEER (09) - CHASSIS

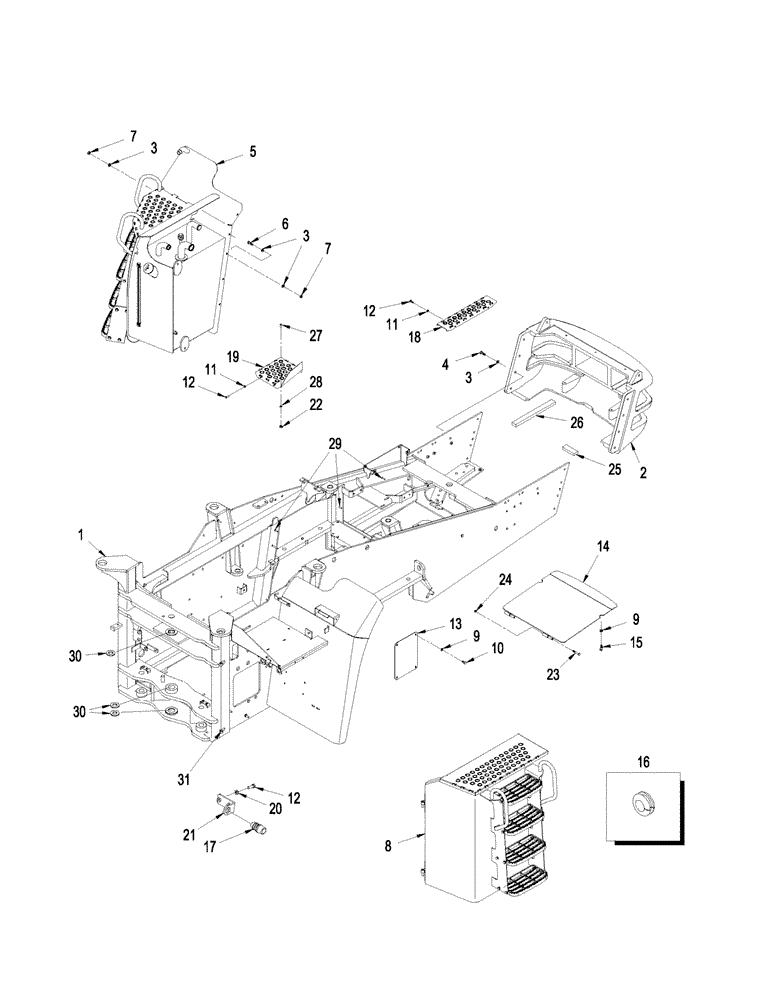

Схема запчастей Case IH STEIGER 330 - (09-28) - FRONT FRAME, WITHOUT ACCUSTEER (09) - CHASSIS
18
10
12
8
6
3
22
31
3
30
13
27
25
11
17
5
7
19
7
12
9
1
9
2
21
14
16
20
3
4
12
11
28
24
26
23
15
30

Артикул

Название

Примечание

Количество

1

87431483

FRAME

Front

1шт.

2

431458A1

BUMPER

Front, See Figure: 09-32

1шт.

3

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

19шт.

4

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

8шт.

5

NSS

NOT SOLD SEPARAT

Tank Assy., Hydraulic, See Figure: 08-16

1шт.

6

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

7

829-1412

NUT,M12, Cl 10.9

7шт.

8

NSS

NOT SOLD SEPARAT

Door Assy., Battery, Right-Hand, See Figure: 09-31

1шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

6шт.

10

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

11

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

10шт.

12

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

6шт.

13

431459A1

PLATE

Access Cover

1шт.

14

87316978

COVER

Access Door

1шт.

15

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

16

87365705

GROMMET

Rubber

1шт.

17

363226A1

BUMPER

Door

1шт.

18

385509A1

STEP

1шт.

19

385529A2

STEP

1шт.

20

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

2шт.

21

86992264

BRACKET

Door Stop

1шт.

22

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

23

827-12120

BOLT,Hex, M12 x 1.75 x 120mm, Cl 10.9

1шт.

24

832-10412

NUT,M12 x 1.75, Cl 8

1шт.

25

396412A1

RUBBER STRIP

2шт.

26

328197A1

SEAL

Accessor Door

2шт.

27

811-8030

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 30mm, Cl 8.8

2шт.

28

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

29

426285A1

STUD

Threaded

19шт.

30

87591684

WASHER

Front Frame Articulation Hinge, If Used

3шт.

31

448719A1

HINGE

Battery Door

2шт.

Выбрано товаров: 31
