Запчасти Case IH STEIGER (02-13) - CONSOLE AND DASH WIRING, SERIES II (06) - ELECTRICAL

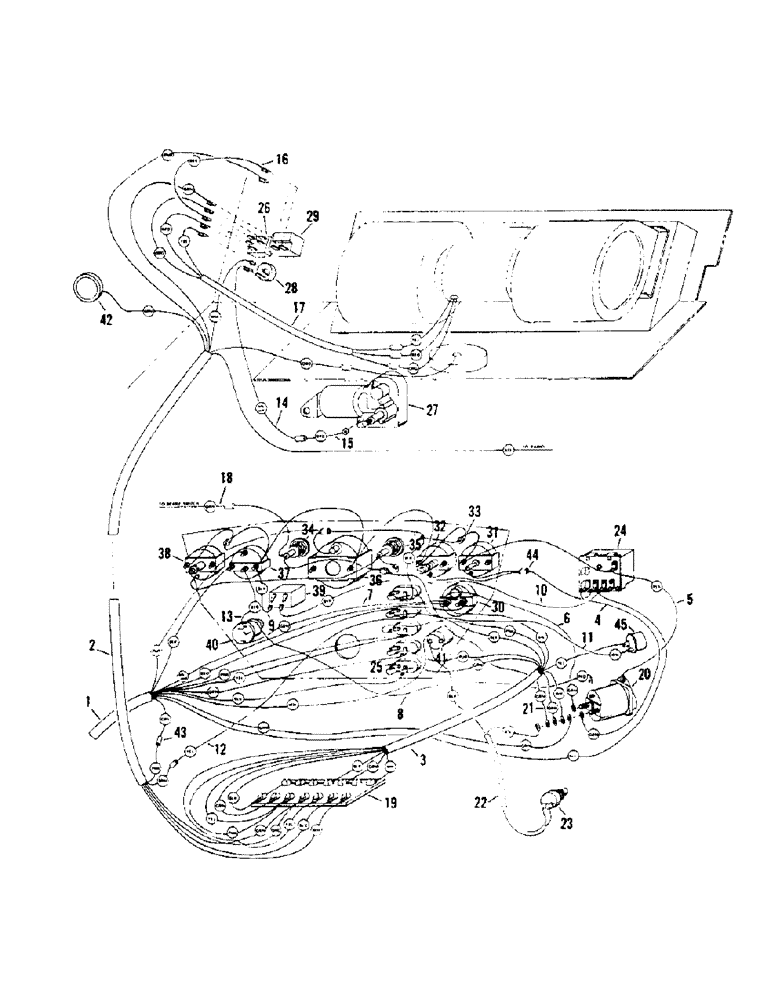

Схема запчастей Case IH STEIGER - (02-13) - CONSOLE AND DASH WIRING, SERIES II (06) - ELECTRICAL
21
7
25
33
39
40
8
38
22
31
41
26
4
45
17
12
15
27
10
13
32
11
24
3
20
19
1
44
14
42
6
5
37
34
16
43
18
36
30
2
29
9
35
23
28

Артикул

Название

Примечание

Количество

1

22-572

MAIN WIRE HARNESS, Panther II

1шт.

22-494

MAIN WIRE HARNESS, Cougar II

1шт.

22-505

MAIN WIRE HARNESS, Tiger II SN 30136 and up

1шт.

22-236

MAIN WIRE HARNESS, Tiger II SN 30135 and below

1шт.

2

22-252

CONSOLE WIRE HARNESS, Tiger II SN 30135 and below

1шт.

22-448

CONSOLE WIRE HARNESS, Tiger II SN 30136 and up, and all Cougar II and Panther II

1шт.

3

22-253

HARNESS, fuse block to switches (Tiger II S/N 30135 and below)

1шт.

22-476

HARNESS, fuse block to switches, Tiger II S/N 30136 and up and Cougar II and Panther II

1шт.

4

22-478

WIRE, safety, Serial Range: switch-solenoid

1шт.

5

22-309

WIRE, dash ground

1шт.

6

22-479

WIRE, Serial Range: ammeter-solenoid

1шт.

7

22-481

WIRE, ammeter to ignition switch

1шт.

8

22-482

WIRE, ignition, Serial Range: switch-solenoid

1шт.

9

22-386

WIRE, ground, hour meter and fuel gauge

1шт.

22-477

WIRE, ignition to shut down switch (Cougar II with D333 Engine and the early 3306 that still used the normally closed fuel shut off solenoid)

1шт.

10

22-387

WIRE, hour meter to safety switch

1шт.

11

22-121

WIRE, flasher to toggle switch

1шт.

12

22-119

WIRE, flasher toggle switch to console harness

1шт.

13

22-123

WIRE, ignition switch to fuel gauge

1шт.

14

22-212

ELECTRICAL WIRE

WIRE, Serial Range: wiper-switch

1шт.

15

22-409

ELECTRICAL WIRE

WIRE, Serial Range: hot-wiper

1шт.

16

22-487

WIRE, Serial Range: thermostat-rheostat

1шт.

17

22-615

BLOWER

HARNESS, blower

1шт.

18

22-465

ELECTRICAL WIRE

WIRE, warning, Serial Range: light-switch

1шт.

29-57

SWITCH

brake warning (Not shown)

1шт.

19

22-578

BLOCK

FUSEBLOCK

1шт.

22-26

FUSE

20 amp

6шт.

22-583

FUSE

25 amp

1шт.

20

22-608

SWITCH

SOLENOID (22-292, code B)

1шт.

21

22-504

WIRE, warning lights to solenoid (Not on early Cougar II that had heat start switch)

1шт.

22-480

WIRE, solenoid to heat, start switch (Early Cougar II only)

1шт.

22

22-605

HARNESS, safety start switch to solenoid and start switch (All except Cougar with heat start switch)

1шт.

22-513

X

SAME AS ABOVE FOR EARLY COUGAR I WITH HEAT, start switch

1шт.

23

22-228

SWITCH

safety start

1шт.

24

29-27

SWITCH

safety shut off

1шт.

29-20

SPARE PART

FUSE, 14 amp.

1шт.

22-517

FUSE, 20 amp.

1шт.

25

22-24

SWITCH

TOGGLE SWITCH

5шт.

26

64-79

SWITCH

blower

1шт.

19-634

NUT, 7/16 UNF (PAL) 7/16"-20, G5

1шт.

27

24-22

MOTOR

WIPER MOTOR

1шт.

28

64-96

SWITCH

wiper

1шт.

29

22-489

SWITCH

thermostat (does not have a nut)

1шт.

30

29-28

AMMETER

1шт.

31

29-49

GAUGE

water temperature

1шт.

32

29-47

GAUGE

engine oil pressure

1шт.

33

22-485

LIGHT

dash

2шт.

34

29-55

LIGHT

WARNING LIGHT, park brake

1шт.

35

29-56

LIGHT

WARNING LIGHT, cooling

1шт.

36

29-22

TACHOMETER

1шт.

37

29-60

GAUGE

fuel level

1шт.

29-50

GAUGE

fuel pressure (Cougar only)

1шт.

38

29-59

GAUGE

trans. pressure

1шт.

39

29-23

HOURMETER

HOUR METER

1шт.

40

22-12

SWITCH

ignition (All except early Cougar II)

1шт.

56-10

SWITCH

ignition (Early Cougar with heat start switch)

1шт.

41

22-31

SWITCH

START BUTTON, all except early Cougar II

1шт.

22-118

SWITCH

HEAT-START SWITCH (Early cougar II) (Get from "Cat" P/N 8S7713)

1шт.

42

22-107

LAMP

WARNING LIGHT

2шт.

43

22-58

LINE CONNECTOR

5шт.

44

22-40

CONNECTOR,ELECTRIC

QUICK SPLICE

6шт.

45

22-108

FLASHER UNIT

FLASHER

1шт.

Выбрано товаров: 62
