(02-03) - ALTERNATOR ASSEMBLY

Запчасти Case IH STEIGER (02-03) - ALTERNATOR ASSEMBLY (06) - ELECTRICAL

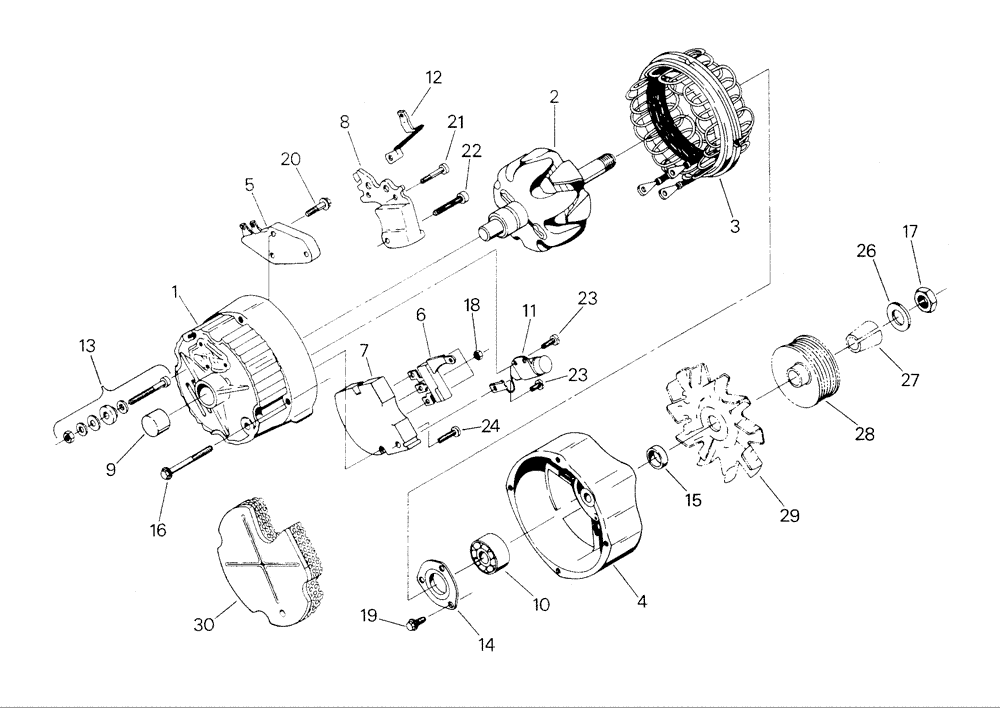

Схема запчастей Case IH STEIGER - (02-03) - ALTERNATOR ASSEMBLY (06) - ELECTRICAL
26
13
17
3
23
20
15
29
6
2
14
19
10
4
1
16
11
27
9
12
23
30
18
8
24
22
5
21
28
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1-26

90-6768T91

ALTERNATOR

ALTERNATOR ASSEMBLY

1шт.

1

33-1129T91

FUNNEL

HOUSING (INCLUDES 9-13)

1шт.

2

33-1130T1

ROTOR

1шт.

3

33-1131T1

STATOR

1шт.

4

33-1132T1

FUNNEL

1шт.

5

33-1133T1

HYDRAULIC VALVE

1шт.

6

33-1134T1

DIODE

1шт.

7

33-1135T1

RECTIFIER

1шт.

8

33-1136T1

HOLDER

1шт.

9

33-1137T1

BEARING

1шт.

10

33-1138T1

BEARING

1шт.

11

33-1139T1

CAPACITOR

1шт.

12

33-1140T1

KIT

RELAY TERMINAL

1шт.

13

33-1141T1

TERMINAL CONNECTOR

1шт.

14

33-1142T1

LARGE PLATE

PLATE, LARGE BEARING RETAINER PLATE

1шт.

15

33-1143T1

COLLAR

1шт.

16

33-1144T1

BOLT

4шт.

17

33-1146T1

NUT

1шт.

18

115998

NUT,#8-32

#8 UNC G-A

3шт.

19

33-1147T1

SCREW

3шт.

20

33-1148T1

SCREW

3шт.

21

33-1149T1

SCREW

2шт.

22

33-1150T1

SCREW

1шт.

23

33-1151T1

SCREW

2шт.

24

33-1152T1

SCREW

2шт.

25

33-1153T1

BRUSH

BRUSH AND ARM (NOT SHOWN)

1шт.

26

33-1145T1

WASHER

1шт.

27

COLLAR (See Fig. 02-02)

1шт.

28

PULLEY (See Fig. 02-02)

1шт.

29

FAN (See Fig. 02-02)

1шт.

30

33-1391T1

COVER

DEBRIS SHIELD (OPTIONAL PART, NOT SUPPLIED WITH ALTERNATOR.)

1шт.
