Запчасти Case IH STEIGER (01-27) - SEAT ASSEMBLY, SEAT CUSHION AND LATERAL ISOLATOR (10) - CAB

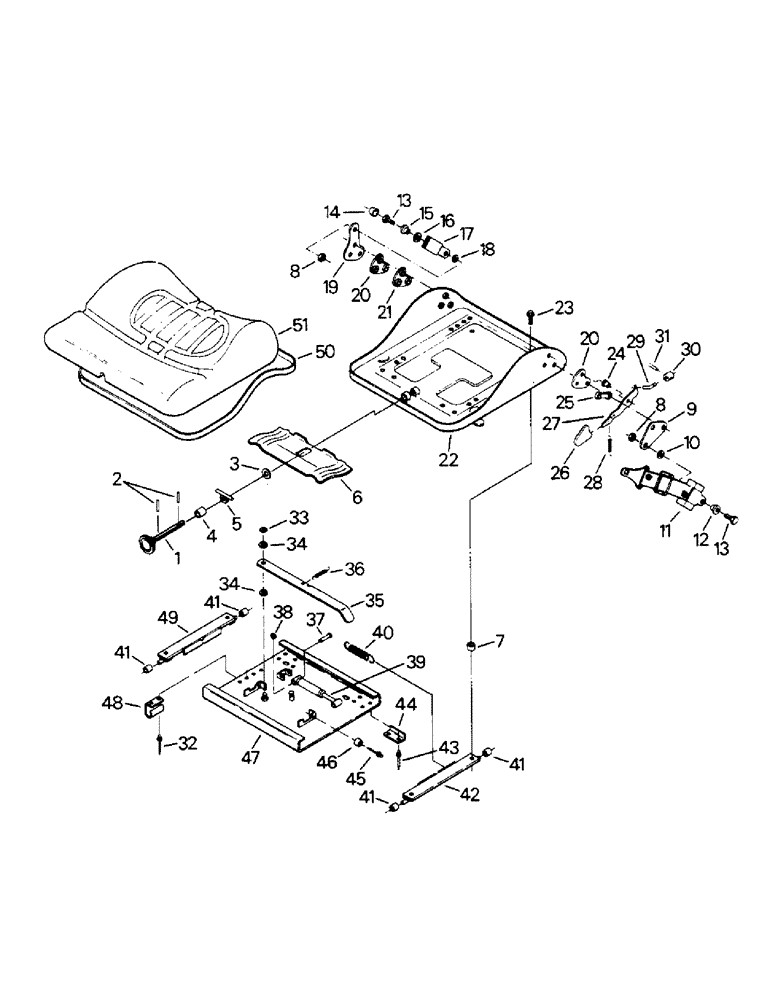

Схема запчастей Case IH STEIGER - (01-27) - SEAT ASSEMBLY, SEAT CUSHION AND LATERAL ISOLATOR (10) - CAB
19
3
40
25
17
35
20
9
50
36
45
41
47
41
1
28
14
20
27
26
22
51
38
13
10
18
21
43
30
15
32
8
11
48
5
41
34
8
46
37
24
39
4
19
16
6
7
23
44
42
33
29
12
13
41
31
34
2

Артикул

Название

Примечание

Количество

1

60-4848T1

KNOB

SPINDLE ASSEMBLY - seat inclination

1шт.

2

40-1175

PIN

Spring, M3 x 18 MM

2шт.

3

40-1153

WASHER

Flat, M13

1шт.

4

60-3203T1

BUSHING

Spacer

1шт.

5

60-1687T1

NUT

SPARE PART Retaining

1шт.

6

60-1694T1

PLATE

Support

1шт.

7

60-3237T1

BUSHING

SPACER - seat pan mounting

4шт.

60-4869T91

SAFETY BELT

BELT ASSEMBLY - seat, safety, Includes: Ref. 8 - 19

1шт.

8

60-4870T1

NUT

7/16 UNF

2шт.

9

60-4871T1

ANCHOR

MOUNT - safety belt

1шт.

10

40-1159

WASHER

SPARE PART Flat, M13

1шт.

11

60-4872T1

STRAP

Safety belt

1шт.

12

60-3197T1

BUSHING

Strap swivel

1шт.

13

60-1665T1

CAPSCREW,Pan, #10 - 32 x .375"

CAPSCREW, 7/16 UNF x 1

2шт.

14

60-1656T1

COVER

Protective

1шт.

15

60-1666T1

BUSHING

SPARE PART Buckle swivel

1шт.

16

60-1662T1

WASHER

SPARE PART Spring, M15

1шт.

17

60-1658T1

BUCKLE

Safety belt

1шт.

18

60-1667T1

WASHER

Flat, M11

1шт.

19

60-1668T1

BRACKET

SPARE PART Safety belt

1шт.

20

60-1638T1

LARGE PLATE

PLATE, LARGE SPACER - safety belt mount

2шт.

21

60-4844T1

PLATE

SPACER - safety belt bracket

1шт.

22

60-3236T1

PAN

Seat bottom

1шт.

23

60-1628T1

BOLT

CAPSCREW, M8 x 20 mm

4шт.

24

60-4855T1

BUSHING

Lever pivot

1шт.

25

60-4854T1

SPACER

Safety belt mount

1шт.

26

60-4861T1

HANDLE

Back reclining lever

1шт.

27

60-4856T1

LEVER

Back reclining

1шт.

28

60-4853T1

SPRING

Lever return

1шт.

29

60-4857T1

ROD

1шт.

30

60-4841T1

STOP

Reclining lever

1шт.

31

40-1232

PIN

Spring, M4 x 14 MM

1шт.

32

1-2503

RIVET,Pop, .146" x .425"

Pop, 5/32 dia. x 1/4

2шт.

60-3235T91

LEVER ASSY.

SPARE PART Includes: Ref. 33 - 35

1шт.

33

40-1155

CIRCLIP,M10

RING - snap, M9

1шт.

34

40-1183

WASHER

M10

2шт.

35

NSS

NOT SOLD SEPARAT

LEVER - lateral isolator

1шт.

36

60-3234T1

SPRING

SPARE PART Lever return

1шт.

60-3230T91

SHOCK ABSORBER

SHOCK ABSORBER ASSEMBLY, Includes: Ref. 37 - 39

1шт.

37

60-3233T1

PIN

PIN - shock mounting

2шт.

38

40-1182

CIRCLIP,M6

RING - snap, M5

2шт.

39

NSS

NOT SOLD SEPARAT

SHOCK ABSORBER

1шт.

40

60-3232T1

SPRING

Lateral isolator return

2шт.

41

60-3228T1

NEEDLE BEARING

Needle roller

4шт.

42

60-3229T1

BRACKET

Isolator, left

1шт.

60-3226T91

BASE

BASE ASSEMBLY - isolator, Includes: Ref. 43 - 47

1шт.

43

NSS

NOT SOLD SEPARAT

RIVET - pop

8шт.

44

NSS

NOT SOLD SEPARAT

ANGLE

4шт.

45

NSS

NOT SOLD SEPARAT

RIVET - pop

2шт.

46

60-3231T1

BUMPER

Isolator

2шт.

47

NSS

NOT SOLD SEPARAT

BASE - lateral isolator

1шт.

48

60-3366T1

SPRING

SPARE PART Leaf

1шт.

49

60-3227T1

BRACKET

Isolator, right

1шт.

50

60-1640T1

SUPPORT

EXTRUSION - plastic

1шт.

51

60-5951T1

CUSHION

Seat bottom (With gray cloth upholstery)

1шт.

60-4914T1

CUSHION

Seat bottom (With tan cloth upholstery)

1шт.

Выбрано товаров: 56
