(01-18) - SEAT ASSEMBLY, UPPER SUSPENSION

Запчасти Case IH ST450 (01-18) - SEAT ASSEMBLY, UPPER SUSPENSION (10) - CAB

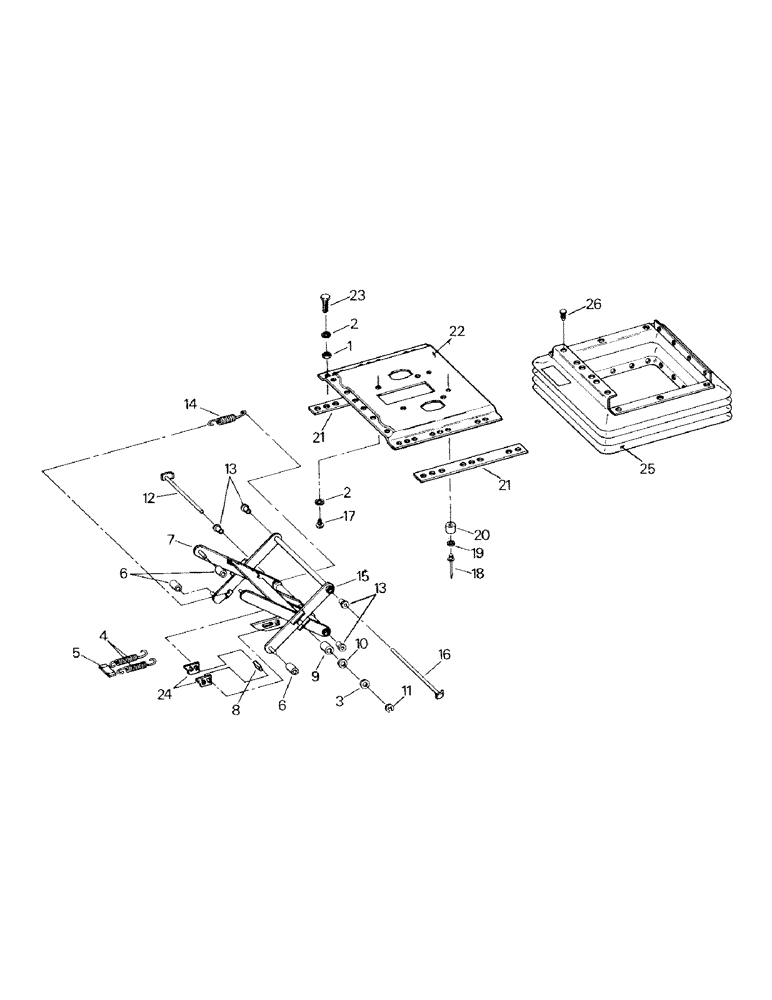

Схема запчастей Case IH ST450 - (01-18) - SEAT ASSEMBLY, UPPER SUSPENSION (10) - CAB
13
17
8
3
13
12
18
16
20
6
22
19
4
2
23
1
21
21
24
6
26
7
11
9
2
15
14
25
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

60-1677T1

NUT

6шт.

2

40-1154

LOCK WASHER

Lock Washer

10шт.

3

40-1153

WASHER

2шт.

4

60-1603T1

SPRING

2шт.

5

60-1602T1

LARGE PLATE

Spring Retainer Plate

1шт.

6

60-1609T1

ROLLER

4шт.

7

60-1604T1

ARM

Scissor Arm Assy

1шт.

8

60-1606T1

PIN

Hex Pin

1шт.

9

60-1607T1

BEARING

Sleeve Bearing

2шт.

10

60-1608T1

WASHER

Plastic Washer

2шт.

11

40-1155

CIRCLIP,M10

Snap Ring

2шт.

12

60-1601T1

BOLT

1шт.

13

60-1605T1

BEARING

Foil Bearing

4шт.

14

60-1685T1

SPRING

1шт.

15

60-1610T1

ARM

Scissor Arm Assy

1шт.

16

60-1600T1

LARGE PIN

Bolt

1шт.

17

40-1163

BOLT,Phil Fil Hd, M8 x 1.25 x 16mm

Machine Screw

4шт.

18

60-1671T1

RIVET

2шт.

19

40-1161

WASHER

2шт.

20

60-1670T1

BUMPER

Pad

2шт.

21

60-1632T1

PLATE

Strip

2шт.

22

60-1582T1

PLATE

Upper Suspension Plate

1шт.

23

40-1116

CAPSCREW,M8 x 1.25 x 16mm, Gr 8.8

6шт.

24

60-1599T1

BRACKET

Release Bracket

2шт.

25

60-1633T1

BELLOWS

Assy

1шт.

26

60-1613T1

FASTENER

Snap Fastener

26шт.
