(08-09) - STEERING CONTROL VALVE

Запчасти Case IH ST210 (08-09) - STEERING CONTROL VALVE (07) - HYDRAULICS

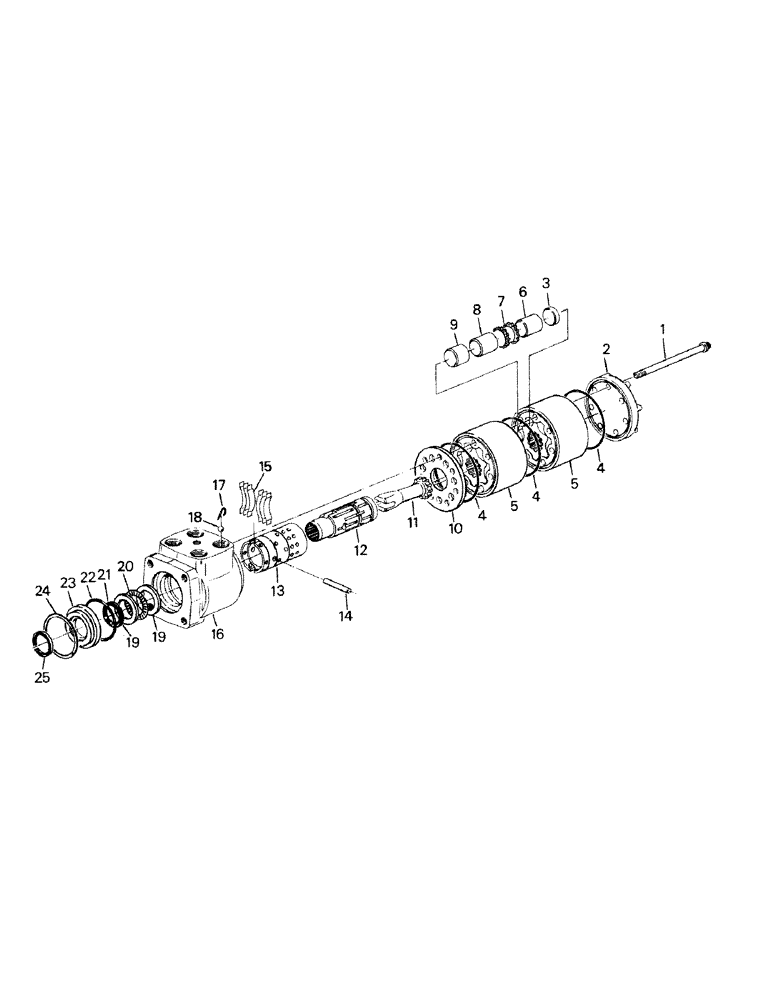

Схема запчастей Case IH ST210 - (08-09) - STEERING CONTROL VALVE (07) - HYDRAULICS
10
8
4
6
16
19
21
12
3
5
14
9
22
4
7
1
1
20
2
24
25
23
4
13
18
11
19
15
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

18-1507

HYDRAULIC STEERING

ORBITROL ASSEMBLY, consists of ref. nos. 1-25

1шт.

1

18-960

SCREW

BOLT

7шт.

2

18-1678

CAP

end

1шт.

3

18-1679

PLUG

gerotor

1шт.

4

18-1680

O-RING,0.07" Thk x 2.864" ID, -40, Cl 5, 75 Duro

3шт.

5

18-1681

GEAR SET

2шт.

6

18-1736

SPACER

1шт.

7

18-1683

SPLINE

1шт.

8

18-1684

SPACER

1шт.

9

18-1685

SPACER

1шт.

10

18-1686

PLATE

spacer

1шт.

11

18-1687

DRIVE

1шт.

18-1688

CONTROL PARTS ASSEMBLY, consists of ref. nos. 12 - 18

1шт.

12

NSS

NOT SOLD SEPARAT

SPOOL, control

1шт.

13

NSS

NOT SOLD SEPARAT

SLEEVE, control

1шт.

14

18-157

PIN

1шт.

15

18-1689

SPRING

CENTERING SPRING

6шт.

16

NSS

NOT SOLD SEPARAT

HOUSING

1шт.

17

18-1690

CLIP

retainer

1шт.

18

18-1691

BALL

steel

1шт.

19

18-1692

RACE

THRUST

2шт.

20

18-1693

NEEDLE BEARING

BEARING, needle thrust

1шт.

21

18-144

SEAL

quad ring

1шт.

22

18-1694

O-RING,0.139" Thk x 1.859" ID, -225, Cl 5, 75 Duro

1шт.

23

18-1695

BUSHING

seal gland

1шт.

24

18-1696

SEALING RING

SNAP RING

1шт.

25

18-137

OIL SEAL

oil

1шт.
