(KP-525) - STEIGER SERIES IV TIGER TRACTOR (1/84-12/85)
/
(10) - CAB
/

(01-14) - SEAT ASSEMBLY, BACK CUSHION & ARMREST

Запчасти Case IH KP-525 (01-14) - SEAT ASSEMBLY, BACK CUSHION & ARMREST (10) - CAB

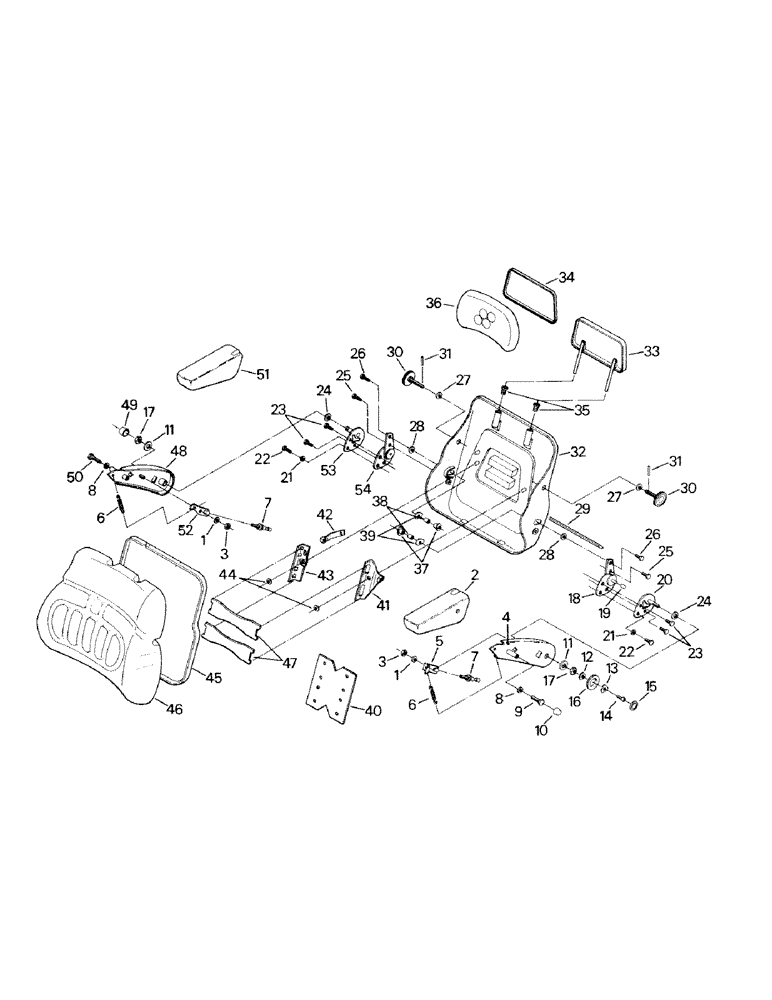

Схема запчастей Case IH KP-525 - (01-14) - SEAT ASSEMBLY, BACK CUSHION & ARMREST (10) - CAB
27
36
18
17
6
31
38
25
34
6
49
20
7
44
12
19
27
14
5
7
51
28
22
47
24
1
2
45
10
26
54
30
13
41
4
42
50
3
17
48
11
2
24
8
16
23
31
11
25
26
8
3
52
39
15
32
28
53
40
22
9
37
1
29
33
43
46
21
35
30
23

№

Артикул

Название

Примечание

Количество

1

40-1153

WASHER

2шт.

2

60-3194T1

ARMREST

(Left)

1шт.

3

60-1655T1

NUT

2шт.

4

60-3190T1

SUPPORT

Armrest Support (Left)

1шт.

5

60-3188T1

RETAINER

(Left)

1шт.

6

60-3189T1

SPRING

2шт.

7

60-1650T1

STEERING KNUCKLE

Adjustable Spindle

2шт.

8

40-1008

WASHER

2шт.

9

40-1073

CAPSCREW,Hex, M10 x 1.5 x 70mm, Gr 8.8

1шт.

10

60-1656T1

COVER

1шт.

11

40-1156

WASHER

2шт.

12

60-1689T1

PLATE

1шт.

13

60-1691T1

WASHER

1шт.

14

40-1177

HEX SOC SCREW,M6 x 60mm, Gr 8.8

Socket Head Capscrew

1шт.

15

60-3186T1

CAP

Knob Cap

1шт.

16

60-1690T1

KNOB

1шт.

17

60-1653T1

LOCK NUT

2шт.

18

60-3192T1

BRACKET

(Left)

1шт.

19

60-3193T1

PIN

Hinge Pin

1шт.

20

60-3256T1

LARGE PLATE

Bearing Plate (Left)

1шт.

21

19-193

LOCK WASHER,Ext Tooth, 7/16"

2шт.

22

60-1627T1

SCREW

Capscrew

2шт.

23

60-1628T1

BOLT

Capscrew

4шт.

24

60-1654T1

WASHER

Plastic Washer

2шт.

25

40-1090

CAPSCREW,Hex, M8 x 1.25 x 20mm, Gr 8.8

2шт.

26

40-1115

Capscrew

2шт.

27

60-1667T1

WASHER

2шт.

28

40-1662

Plastic Washer

2шт.

29

60-1681T1

ROD

Square Rod

1шт.

30

60-3200T1

KNOB

2шт.

31

40-1176

PIN

Spring Pin

2шт.

32

60-1700T1

BACKREST

1шт.

33

60-1672T1

SUPPORT

Backrest Extension Support

1шт.

34

60-1642T1

SUPPORT

Plastic Extrusion

1шт.

35

60-1669T1

BUSHING

2шт.

36

60-3238T1

CUSHION

Backrest Extension Cushion

1шт.

37

60-1704T1

NUT

Weld Nut

2шт.

38

60-1703T1

TUBE

Tubing

2\шт.

39

60-1702T1

SPRING

Rubber Spring

2шт.

40

60-1705T1

PLATE

1шт.

41

60-1698T1

BRACKET

Bearing

1шт.

42

60-1695T1

BEARING

1шт.

43

60-1696T1

BRACKET

Angle Bracket

1шт.

44

60-1697T1

RING, SNAP

Retainer Ring

2шт.

45

60-1641T1

SUPPORT

Plastic Extrusion

1шт.

46

60-3239T1

CUSHION

Backrest Cushion

1шт.

47

60-1699T1

PLATE

2шт.

48

60-3195T1

SUPPORT

Armrest Support (Right)

1шт.

49

60-3240T1

COVER

1шт.

50

40-1069

CAPSCREW,Hex, M10 x 1.5 x 45mm, Gr 8.8

1шт.

51

60-3199T1

ARMREST

(Right)

1шт.

52

60-3196T1

RETAINER

(Right)

1шт.

53

60-3257T1

PLATE

Bearing Plate (Right)

1шт.

54

60-1676T1

BRACKET

(Right)

1шт.

Выбрано товаров: 54
