(05-04) - PARK BRAKE CALIPER ASSEMBLY

Запчасти Case IH KP-525 (05-04) - PARK BRAKE CALIPER ASSEMBLY (5.1) - BRAKES

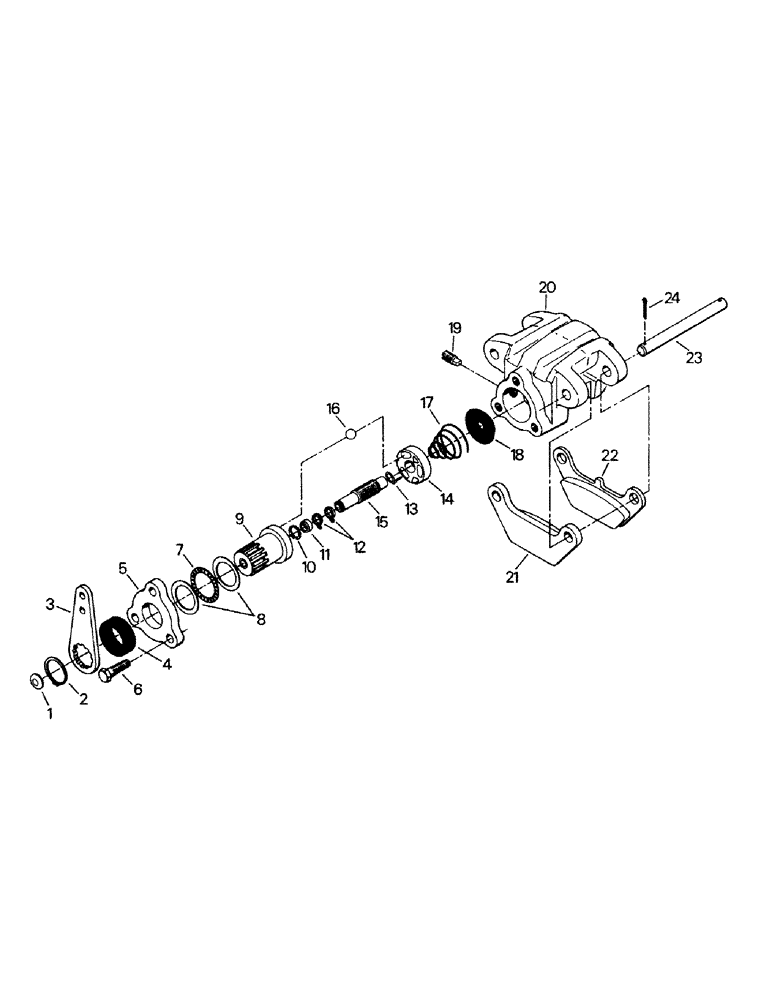

Схема запчастей Case IH KP-525 - (05-04) - PARK BRAKE CALIPER ASSEMBLY (5.1) - BRAKES
5
21
17
18
2
11
19
16
6
20
12
4
14
7
22
24
8
23
15
3
13
9
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

90-2939T91

CALIPER

Park Brake Caliper Assy, consists of ref. nos. 1-24

1шт.

1

90-4570T1

PLUG

Cap Plug

1шт.

2

90-4569T1

RING

Retaining Ring

1шт.

3

90-4568T1

LEVER

1шт.

4

90-4567T1

BOOT

Dust Boot

1шт.

5

90-4565T1

COVER

1шт.

6

90-4566T1

SCREW,M14 x 130mm

Capscrew

3шт.

7

90-4564T1

BEARING

Thrust Bearing

1шт.

8

90-4563T1

THRUST WASHER

Thrust Washer

2шт.

9

90-4562T1

ROTOR

1шт.

90-4560T1

SHAFT

& Stator Assy, consists of ref. nos. 10-15

1шт.

10

NSS

NOT SOLD SEPARAT

Retaining Ring

1шт.

11

NSS

NOT SOLD SEPARAT

Spacer

1шт.

12

NSS

NOT SOLD SEPARAT

Torsion Spring

2шт.

13

NSS

NOT SOLD SEPARAT

Anti-Rotation Spring

1шт.

14

NSS

NOT SOLD SEPARAT

Stator

1шт.

15

NSS

NOT SOLD SEPARAT

Shaft

1шт.

16

90-4561T1

BALL

3шт.

17

90-4558T1

SPRING

1шт.

18

90-4557T1

BOOT

Dust Boot

1шт.

19

90-4559T1

KEY

1шт.

20

90-4556T1

HOUSING

1шт.

21

90-4571T1

PAD

(Actuating Side)

1шт.

22

90-4572T1

PAD

(Carrier Side)

1шт.

23

90-4573T1

PIN

2шт.

24

323-01

Cotter Pin (Replaces 19-658)

4шт.
