Запчасти Case IH KM-225 (02-09) - ALTERNATOR AND MOUNTING, CAT 3306 ENGINE (06) - ELECTRICAL

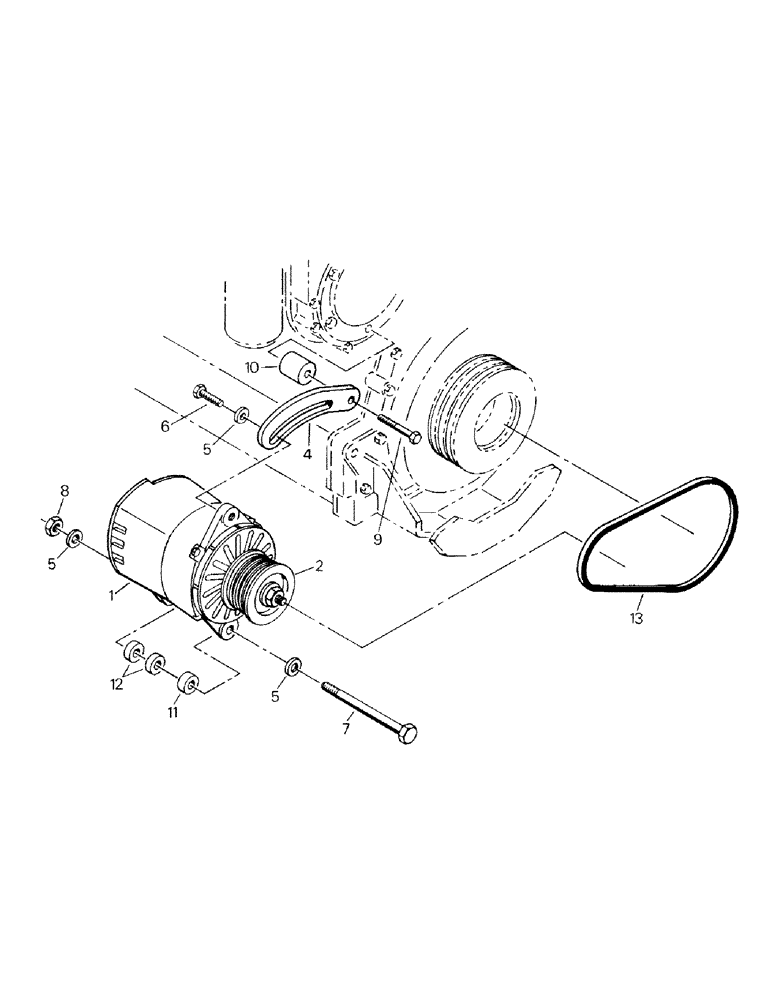

Схема запчастей Case IH KM-225 - (02-09) - ALTERNATOR AND MOUNTING, CAT 3306 ENGINE (06) - ELECTRICAL
2
9
11
12
8
7
5
13
5
1
5
4
6
10

Артикул

Название

Примечание

Количество

1

Alt Assy (Fig. 2-12)

1шт.

2

22-746

PULLEY

Alt Pulley

1шт.

3

19-944

Washer (not shown) (used between alt & pulley)

1шт.

4

6-1483

STRAP

Adjusting Strap

1шт.

5

19-109

WASHER,1/2"

3шт.

6

19-821

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 8, Full Thd

Capscrew

1шт.

7

19-942

BOLT,Hex, 1/2" - 13 x 6 1/2", Gr 8

Capscrew

1шт.

8

19-826

NUT,1/2"-13, G8

1шт.

9

19-909

BOLT,Hex, 1/2" - 13 x 2", Gr 8

Capscrew

1шт.

10

1-7146

Spacer

1шт.

11

1-7144

SPACER

1шт.

12

1-7145

SPACER

2шт.

13

90-1502T1

V-BELT,0.53" W x 69.00" L

Fan & Alt (Set of 3) 0.53" W x 69.00" L

1шт.

Выбрано товаров: 13
