(02-15) - INSTRUMENT COMPONENT ASSEMBLY

Запчасти Case IH 9170 (02-15) - INSTRUMENT COMPONENT ASSEMBLY (06) - ELECTRICAL

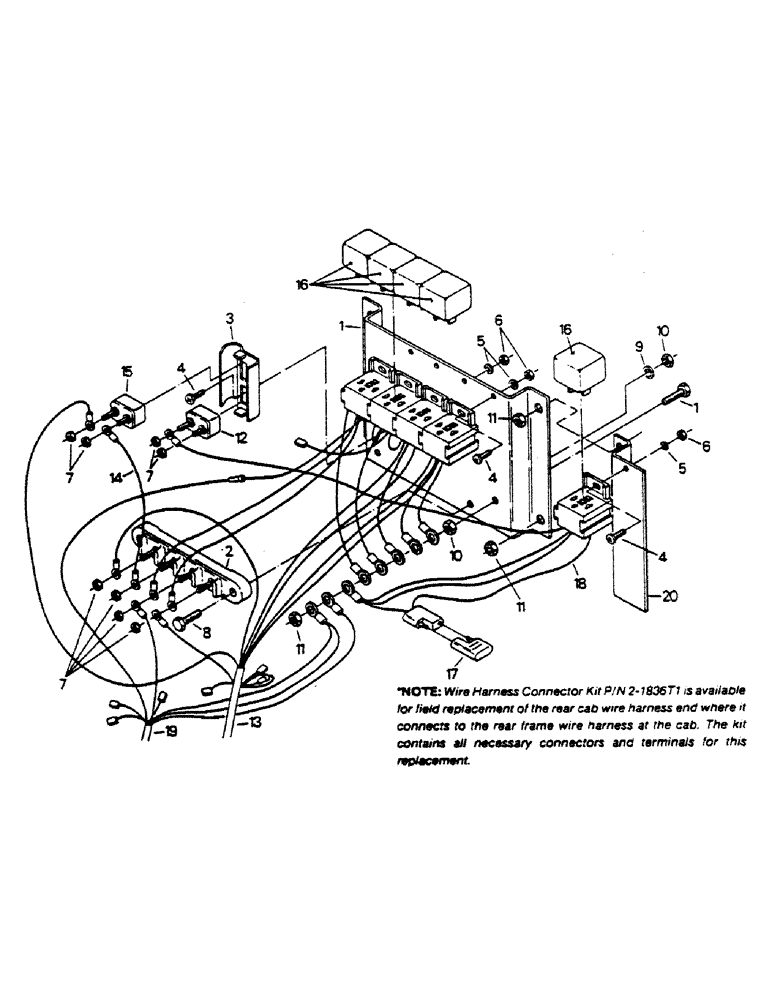

Схема запчастей Case IH 9170 - (02-15) - INSTRUMENT COMPONENT ASSEMBLY (06) - ELECTRICAL
4
9
7
11
3
5
15
11
12
5
6
20
4
1
7
18
10
10
19
17
16
7
6
8
16
11
2
14
4
13
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20-1924T1

BRACKET

1шт.

2

20-1514T1

JUNCTION

BLOCK

1шт.

3

20-1171T1

SUPPORT

CIRCUIT BREAKER BRACKET

1шт.

4

159927

SCREW,Cross Pan Hd, #10 - 24 x 1/2"

7шт.

5

19-297

LOCK WASHER,#10

Washer, Lock, #10

7шт.

6

19-567

NUT,#10-24

#10 UNC G-A

7шт.

7

19-481

SERRATED NUT

KEPS NUT, #10 UNF

8шт.

8

19-1

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

CAPSCREW, 1/4 UNC x 1/2 G-5

2шт.

9

19-115

LOCK WASHER,1/4"

1/4"

2шт.

10

19-76

NUT,1/4"-20, G5

1/4 UNC G-B

3шт.

11

19-1081

LOCK NUT

LOCK NUT, 1/4 UNC G-A

5шт.

12

22-671

BREAKER

CIRCUIT BREAKER (15 amp)

1шт.

13

20-1832T6

HARNESS

TRANS CONSOLE WIRE HARNESS

1шт.

14

20-1632T1

HARNESS

WIRE

1шт.

15

22-670

BREAKER

CIRCUIT BREAKER (10 amp)

1шт.

16

1-7877

RELAY

5шт.

17

22-738

DIODE

1шт.

18

20-2265T1

HARNESS

RELAY WIRE HARNESS

1шт.

19

20-2045T2

HARNESS

REAR CAB WIRE HARNESS

1шт.

20

60-4949T1

BRACKET

1шт.
