(03-03) - PLENUM

Запчасти Case IH 9170 (03-03) - PLENUM (03) - Climate Control

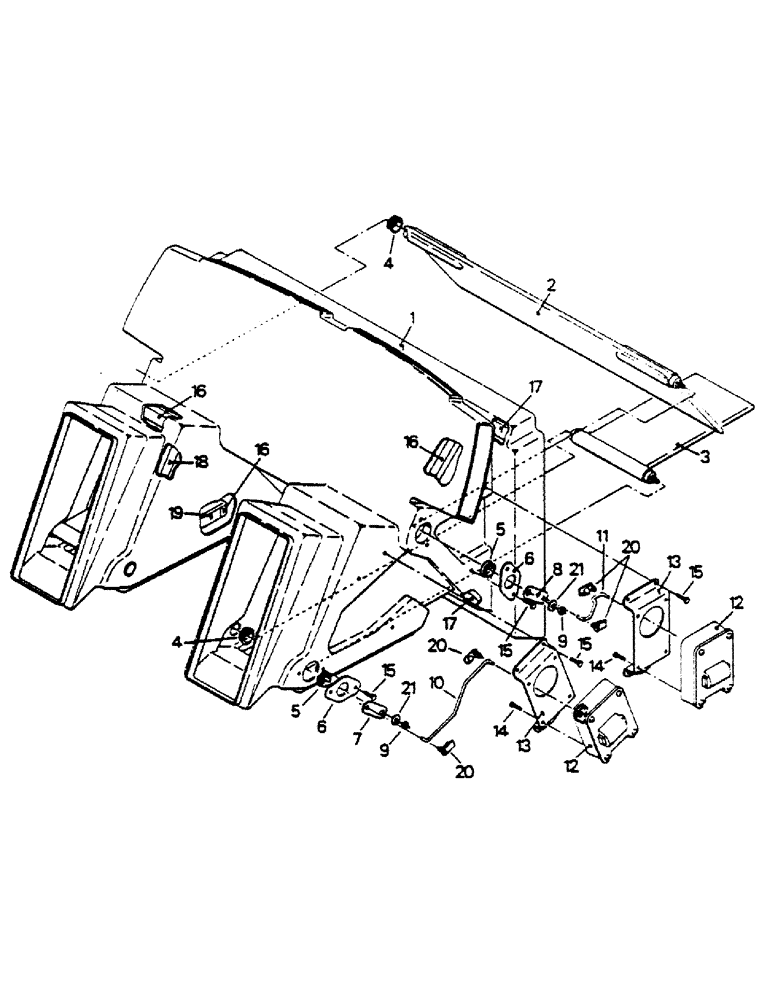

Схема запчастей Case IH 9170 - (03-03) - PLENUM (03) - Climate Control
8
13
5
17
19
14
15
5
10
4
9
6
15
17
16
18
2
20
16
21
21
15
20
11
6
7
9
3
16
20
15
13
12
12
14
1
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

60-2659T1

AIR TUBE

PLENUM

1шт.

2

60-4658T1

DOOR

1шт.

3

60-4659T1

DOOR

2шт.

4

60-2117T1

BEARING

3шт.

5

2-4178T1

BEARING

3шт.

6

60-2509T1

PLATE

3шт.

7

60-2505T1

ARM

LEVER ARM

2шт.

8

60-2504T1

ARM

LEVER ARM

1шт.

9

19-5563

LOCK NUT

LOCK NUT, #10 UNC G-A

3шт.

10

60-2502T2

ROD

2шт.

11

60-2503T2

ROD

1шт.

12

60-2500T1

ACTUATOR

VENT ACTUATOR

3шт.

13

60-2501T1

BRACKET

3шт.

14

19-1003

SELF-TAP SCREW,Flg Hd, #8 x 1/2"

TAPPING SCREW, #8 UNC x 3/8

12шт.

15

9421943

SCREW,Hex Washer, #10 - 24 x 1/2"

MACHINE SCREW, #10 UNC x 1/2

15шт.

16

60-2224T3

FOAM

6шт.

17

60-2223T3

FOAM

2шт.

18

60-2507T2

FOAM

4шт.

19

60-2508T2

FOAM

6шт.

20

60-2404T1

RETAINER

ROD RETAINER

6шт.

21

9421089

WASHER

3/16 x 1/2 x .06 thk

3шт.
