(01-30) - CONTROL CONSOLE MOUNTING

Запчасти Case IH 9170 (01-30) - CONTROL CONSOLE MOUNTING (10) - CAB

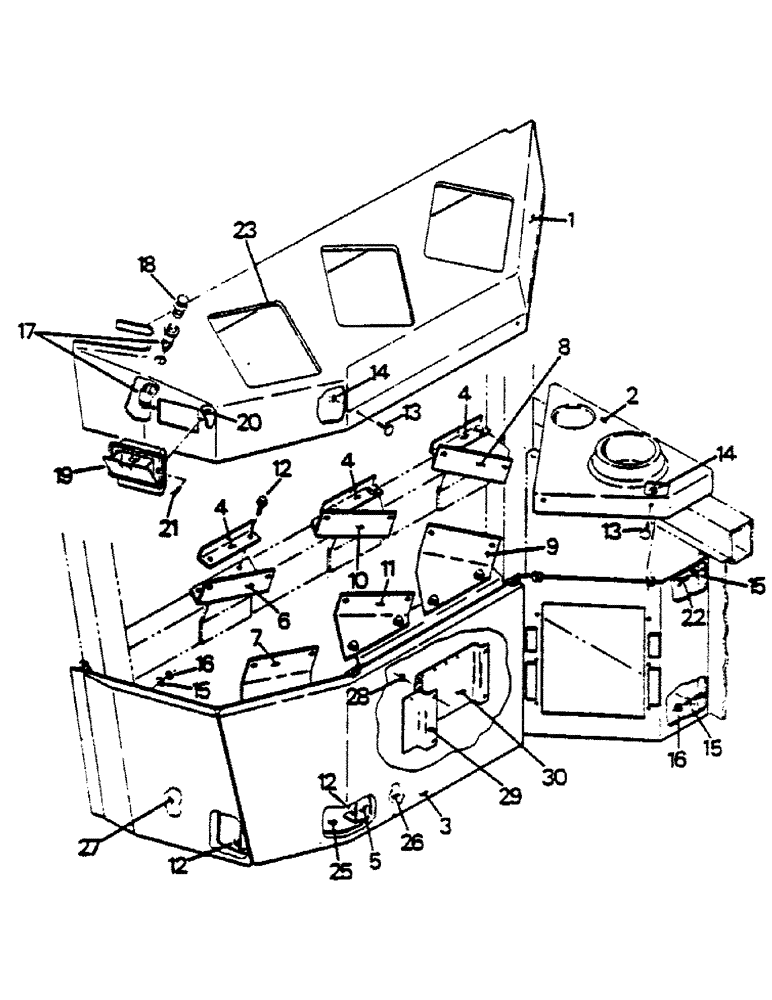

Схема запчастей Case IH 9170 - (01-30) - CONTROL CONSOLE MOUNTING (10) - CAB
4
17
12
3
25
16
30
8
5
12
15
9
28
29
26
15
18
20
1
12
10
13
7
16
6
19
4
22
14
21
13
23
2
11
15
4
14
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

60-2167T2

COVER

CONTROL CONSOLE COVER

1шт.

2

60-2177T1

COVER

1шт.

3

60-2466T3

SPARE PART

WRAPAROUND

1шт.

4

60-2169T1

ANGLE

3шт.

5

60-2163T1

SUPPORT

1шт.

6

60-1441T1

ANGLE

1шт.

7

60-1442T3

PLATE

1шт.

8

60-1198T1

ANGLE

1шт.

9

60-1199T2

ANGLE

1шт.

10

60-1200T1

ANGLE

1шт.

11

60-1201T1

ANGLE

1шт.

12

19-5850

SCREW,Hex Flg, 5/16" - 18 x 1", Gr 5

CAPSCREW, 5/16 UNC x 1 G-5

14шт.

13

19-5835

CLIP

7шт.

14

19-5668

WASHER

(Special)

8шт.

15

19-106

WASHER,5/16", SAE

5/16

6шт.

16

19-5777

LOCK NUT

LOCK NUT, 5/16 UNC G-A

5шт.

17

20-2237T1

CONTAINER

LIGHTER RECEPTACLE

1шт.

18

22-727

KNOB

LIGHTER PLUG

1шт.

19

2-6138T91

ASH TRAY

1шт.

20

19-5621

LOCK NUT,#8-32, GB

#8 UNC G-A

2шт.

21

133495

SCREW,Mach, Sl Flat Hd, Csk, #8 - 32 x 0.62", Gr 2

MACHINE SCREW, #8 UNC x 5/8

2шт.

22

9419030

CAPSCREW,5/16" - 18 x 5/8", Gr 5

5/16 UNC x 5/8 G-5

1шт.

23

60-3154T1

FOAM

ACOUSTIC FOAM

1шт.

24

60-3148T3

FOAM

ACOUSTIC FOAM

1шт.

25

60-3147T1

FOAM

ACOUSTIC FOAM

1шт.

26

60-3157T2

FOAM

ACOUSTIC FOAM

1шт.

27

60-3156T2

FOAM

ACOUSTIC FOAM

1шт.

28

19-1081

LOCK NUT

LOCK NUT, 1/4 UNC G-A

4шт.

29

60-4949T1

BRACKET

1шт.

30

INSTRUMENTATION GROUP (See Fig. 2-15)

1шт.
