Запчасти Case IH QUADTRAC 620 (50.200.BY[05]) - AIR CONDITIONER LINE, 540, 580, 620, ASN ZFF308209 (50) - CAB CLIMATE CONTROL

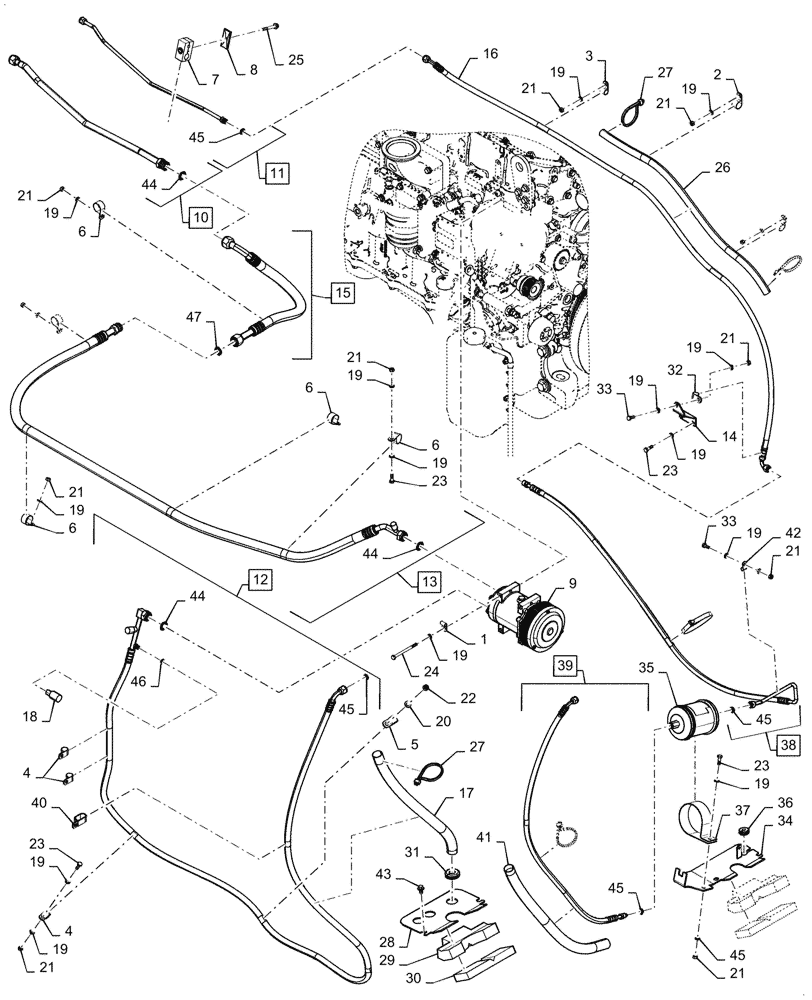

Схема запчастей Case IH QUADTRAC 620 - (50.200.BY[05]) - AIR CONDITIONER LINE, 540, 580, 620, ASN ZFF308209 (50) - CAB CLIMATE CONTROL
35
23
41
4
7
47
15
21
4
34
19
25
14
19
6
32
45
45
19
22
6
9
44
45
44
31
45
5
33
23
21
33
19
19
27
11
17
19
21
39
21
42
19
6
19
37
6
38
12
19
19
13
36
19
23
44
16
21
18
24
10
28
21
2
27
19
21
3
19
21
26
1
20
29
43
23
21
46
30
40
45
8
19

Артикул

Название

Примечание

Количество

1

515-2395

CLAMP,3/8", Insul, 3/8" Bolt

1шт.

2

515-23238

CLAMP,15/16", Insul, 3/8" Bolt

2шт.

3

515-23159

CLAMP,5/8", Insul, 3/8" Bolt

2шт.

4

515-23190

CLAMP,3/4", Insul, 3/8" Bolt

3шт.

5

515-24190

CLAMP,3/4", Insul, 7/16" Bolt

1шт.

6

515-23302

CLAMP,1 3/16", Insul, 3/8" Bolt

5шт.

7

255212A1

CLAMP

1шт.

8

50-2533T1

PLATE

1шт.

9

86993463

AIRCOND. COMPRESSOR

1шт.

10

47695011

TUBE

Incl 44

1шт.

11

84376593

TUBE

Incl 45

1шт.

12

47463689

HOSE

Incl 44 - 46

1шт.

13

47695626

HOSE

Incl 44

1шт.

14

47717952

BRACKET

1шт.

15

47695625

HOSE

Incl 47

1шт.

16

84481308

HOSE ASSY.,8mm ID x 2175mm L

1шт.

17

86024081

LOOM

1шт.

18

284273A2

SWITCH, A/C HIGH PRE

1шт.

19

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

23шт.

20

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

1шт.

21

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

12шт.

22

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

23

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

5шт.

24

827-8100

BOLT,Hex, M8 x 1.25 x 100mm, Cl 10.9

4шт.

25

844-8060

BOLT,Hex Flng, M8 x 1.25 x 60mm, Cl 8.8

1шт.

26

47395525

PROTECTIVE SLEEVE

1шт.

27

L18331

CABLE TIE,375.9mm L, Nylon, Black

5шт.

28

47533205

BRACKET

1шт.

29

47537391

SEAL

2шт.

30

47534230

SEAL

2шт.

31

248-23108

GROMMET,3/4" ID x 1 7/16" Groove Dia, Str Cut

1шт.

32

515-23175

CLAMP,11/16", Insul, 3/8" Bolt

1шт.

33

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

34

47745906

BRACKET

1шт.

35

47821526

RECEIVER-DRYER

1шт.

36

248-2399

GROMMET,3/8" ID x 1" Groove Dia, Str Cut

1шт.

37

87361944

CLAMP

1шт.

38

47878763

A/C HOSE

Incl 45

1шт.

39

47747022

A/C HOSE

Incl 45

1шт.

40

L101181

CLAMP,0.75" D Clamping pipes x 2

1шт.

41

86024081

LOOM

1шт.

42

515-2295

CLAMP,3/8", Insul, 5/16" Bolt

1шт.

43

87752076

SCREW,Hex Wash Hd, M10 x 1.5 x 16mm

4шт.

44

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

1шт.

45

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

1шт.

46

128484A1

O-RING,0.07" Thk x 0.426" ID, -13, Cl 5, 70 Duro

1шт.

47

47702787

O-RING

2шт.

Выбрано товаров: 47
