Запчасти Case IH QUADTRAC 620 (27.100.AK[01]) - REAR AXLE MOUNTING (27) - REAR AXLE SYSTEM

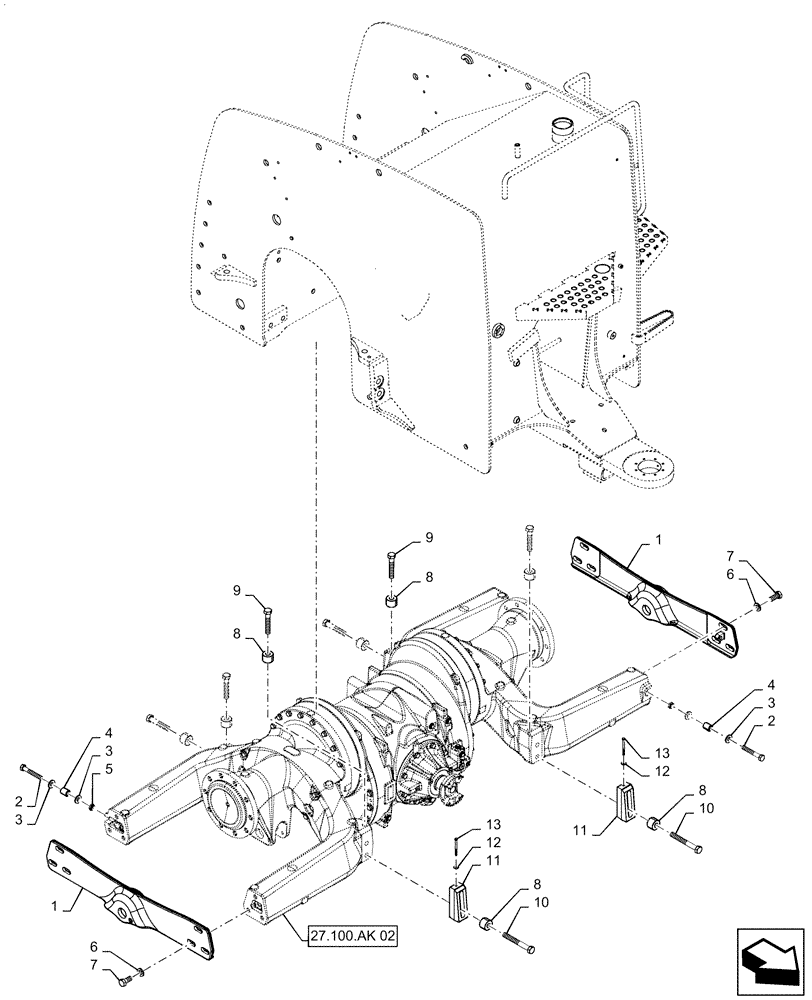

Схема запчастей Case IH QUADTRAC 620 - (27.100.AK[01]) - REAR AXLE MOUNTING (27) - REAR AXLE SYSTEM
12
10
13
9
11
3
3
13
9
27.100.ak 02
6
10
8
7
11
4
6
7
4
12
3
8
2
8
1
2
1
5
8

Артикул

Название

Примечание

Количество

1

87451761

END PLATE

Axle Yoke

2шт.

2

87439071

BOLT,Hex, M20 x 2.5 x 130mm, Cl 10.9

2шт.

3

896-15020

WASHER,22mm ID x 44mm OD x 5mm Thk

4шт.

4

87439070

SPACER

Alignment

2шт.

5

829-4420

THIN NUT,M20 x 2.5, Cl 05

2шт.

6

896-11024

WASHER,26mm ID x 44mm OD x 5mm Thk

12шт.

7

9780129

BOLT,Hex, M24 x 50mm, Cl 10.9

12шт.

8

87447339

SPACER

M24 Bolt

12шт.

9

827-24130

BOLT,Hex, M24 x 3 x 130mm, Cl 10.9

8шт.

10

827-24190

BOLT,Hex, M24 x 3 x 190mm, Cl 10.9

4шт.

11

87425780

WEDGE

Block

2шт.

12

496-41034

WASHER,.344" x 1" x .098", HDN

2шт.

13

627-8100

BOLT,Hex, M8 x 1.25 x 100mm, Cl 10.9, Full Thd

2шт.

Выбрано товаров: 13
