Запчасти Case IH QUADTRAC 370 (10.500.AO[01]) - EXHAUST SYSTEM W/ MUFFLER, 370 (10) - ENGINE

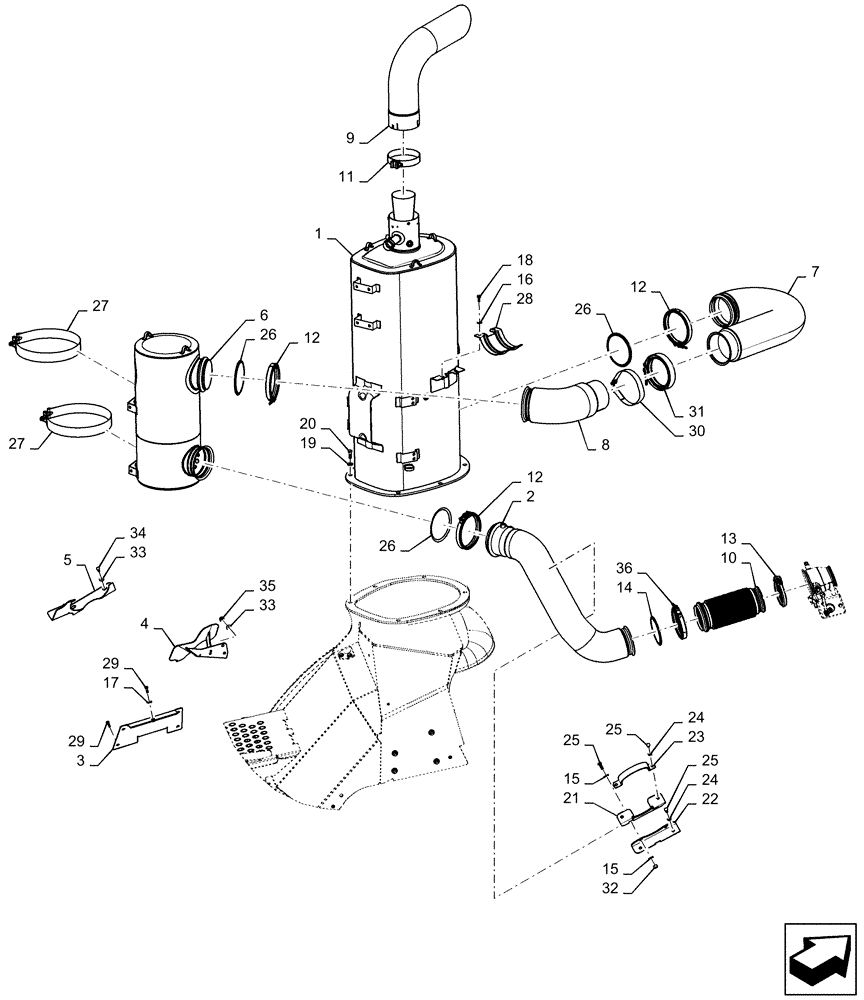

Схема запчастей Case IH QUADTRAC 370 - (10.500.AO[01]) - EXHAUST SYSTEM W/ MUFFLER, 370 (10) - ENGINE
22
12
3
26
10
9
36
32
6
14
25
33
4
20
2
25
26
28
23
27
1
21
15
12
27
34
26
35
18
29
25
12
33
5
17
8
29
15
24
16
11
13
31
7
24
30
19

Артикул

Название

Примечание

Количество

1

47557330

MUFFLER

SCR, 9L Engines

1шт.

2

47565308

TUBE

Exhaust

1шт.

3

47399748

PANEL

SCR Cover

1шт.

4

47566126

SHIELD

LH Debris

1шт.

5

47568491

SHIELD

Lower LH Debris

1шт.

6

47557327

MUFFLER

DOC

1шт.

7

47602738

TUBE

Exhaust, SCR Inlet

1шт.

8

47602739

TUBE

Exhaust, DOC Outlet

1шт.

9

47565319

ELBOW

Exhaust Outlet

1шт.

10

47566982

TUBE

Exhaust Flex

1шт.

11

87430634

CLAMP,159.5mm ID

Exhaust Outlet

1шт.

12

47368242

CLAMP

6" Exhaust

3шт.

13

47423212

CLAMP

Exhaust Flap

1шт.

14

47368254

GASKET,133.8mm ID x 154mm OD x 4.6mm Thk

5" Exhaust

1шт.

15

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

4шт.

16

47518320

WASHER,10.5mm ID x 25mm OD x 2mm Thk

10.5mm x 25mm x 2mm

2шт.

17

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

5шт.

18

84056909

SCREW,M10 x 25mm

2шт.

19

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

6шт.

20

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

6шт.

21

47603529

BRACKET

Exhaust Tube Cradle

1шт.

22

47603527

BRACKET

Exhaust Tube

1шт.

23

47369167

STRAP

Exhaust Tube

1шт.

24

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

4шт.

25

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

26

47368257

GASKET

6" Exhaust

3шт.

27

47399725

CLAMP

DOC Support

2шт.

28

47528695

BRACKET

Exhaust Tube Support

1шт.

29

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

5шт.

30

47528694

CLAMP

Exhaust Tube Support

1шт.

31

47603511

CLAMP

Exhaust, 6" Slip Joint

1шт.

32

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

33

896-15008

WASHER,9mm ID x 21mm OD x 2.5mm Thk

4шт.

34

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

2шт.

35

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

36

47368240

CLAMP

5" Exhaust

1шт.

Выбрано товаров: 36
