Запчасти Case IH PUMA 185 (41.216.AV[04]) - VAR - 758048, 758049 - FRONT AXLE, SUSPENDED, STEERING CYLINDER HYD. LINE (41) - STEERING

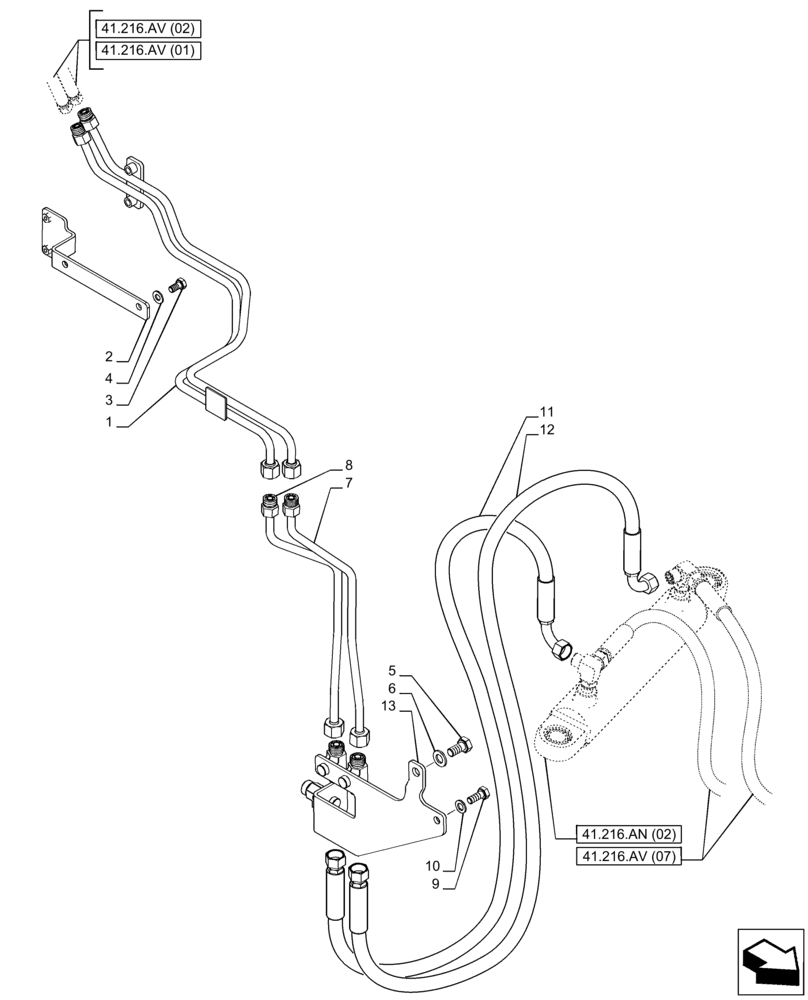

Схема запчастей Case IH PUMA 185 - (41.216.AV[04]) - VAR - 758048, 758049 - FRONT AXLE, SUSPENDED, STEERING CYLINDER HYD. LINE (41) - STEERING
5
11
10
9
7
4
41.216.av (01)
41.216.av (02)
13
2
1
8
6
3
41.216.an (02)
41.216.av (07)
12

Артикул

Название

Примечание

Количество

1

47567674

PIPE

1шт.

2

47638042

BRACKET

1шт.

3

86624003

BOLT,Hex, M8 x 14mm, Cl 8.8, Full Thd

2шт.

4

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

5

86980399

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

1шт.

6

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

7

47609992

PIPE

Steering Cylinder, Rod Side

1шт.

8

47610021

PIPE

Steering Cylinder, Head Side

1шт.

9

86980379

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

10

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

11

47360803

HOSE

Steering Cylinder, Head Side

1шт.

12

47437807

HYDRAULIC HOSE

Steering Cylinder, Rod Side

1шт.

13

47674454

SUPPORT

1шт.

Выбрано товаров: 13
