Запчасти Case IH PUMA 185 CVT (33.202.AK[02]) - VAR - 391224 - TRANSMISSION, BRAKE DISC (33) - BRAKES & CONTROLS

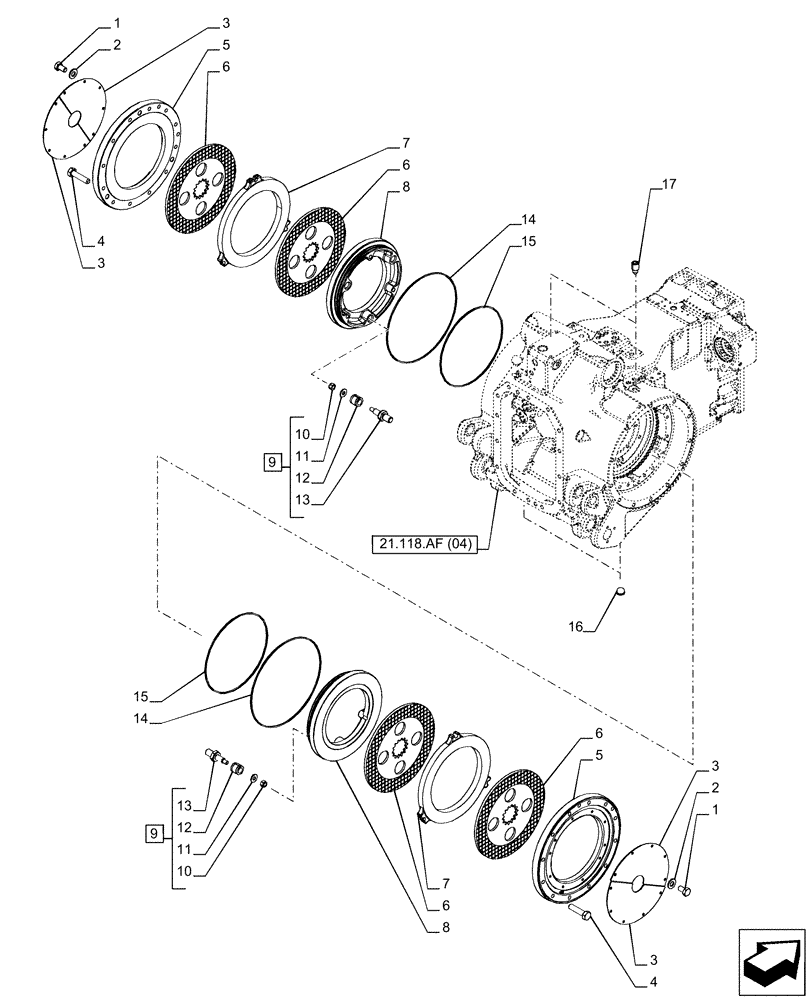

Схема запчастей Case IH PUMA 185 CVT - (33.202.AK[02]) - VAR - 391224 - TRANSMISSION, BRAKE DISC (33) - BRAKES & CONTROLS
21.118.af (04)
10
2
15
3
11
6
9
14
12
8
15
1
16
2
13
8
6
7
5
3
17
4
12
10
3
14
6
13
1
11
9
3
5
4
7
6

Артикул

Название

Примечание

Количество

1

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

20шт.

2

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

20шт.

3

87740014

COVER

4шт.

4

14274924

BOLT,Hex, M12 x 1.25 x 50mm, Cl 8.8

24шт.

5

87743516

BRAKE DISC

2шт.

6

47808470

BRAKE DISC

, Start Year: 03-APR-17

4шт.

6

84201664

BRAKE DISC,60mm ID x 327mm OD x 9.5mm Thk

, Years: -02-APR-17

4шт.

7

87731858

BRAKE DISC

2шт.

8

5195093

PISTON

2шт.

9

84172140

PIN

ASSY, Incl 10 - 13

6шт.

10

9628098

NUT,M8 x 1.25, Cl 10

1шт.

11

84177978

WASHER,8.2mm ID x 20mm OD x 2mm Thk

1шт.

12

84172142

BUSHING,13.3mm ID x 20mm OD x 21.9mm L

1шт.

13

84172141

PIN,22mm OD x 64mm L

1шт.

14

5165512

SEAL,Square, 3.4mm Thk x 329.8mm ID, 80 Duro

Outer

2шт.

15

5195253

SEAL,Square, 3.4mm Thk x 294.1mm ID, 80 Duro

Inner

2шт.

16

5171793

BOOT

2шт.

17

5152383

DRAIN PLUG,M12 x 1.25 x 24mm

2шт.

Выбрано товаров: 18
