Запчасти Case IH PUMA 230 (35.120.03) - AUTOMATIC LINKAGE STABILIZER (VAR.720946-728754 / 743621) (35) - HYDRAULIC SYSTEMS

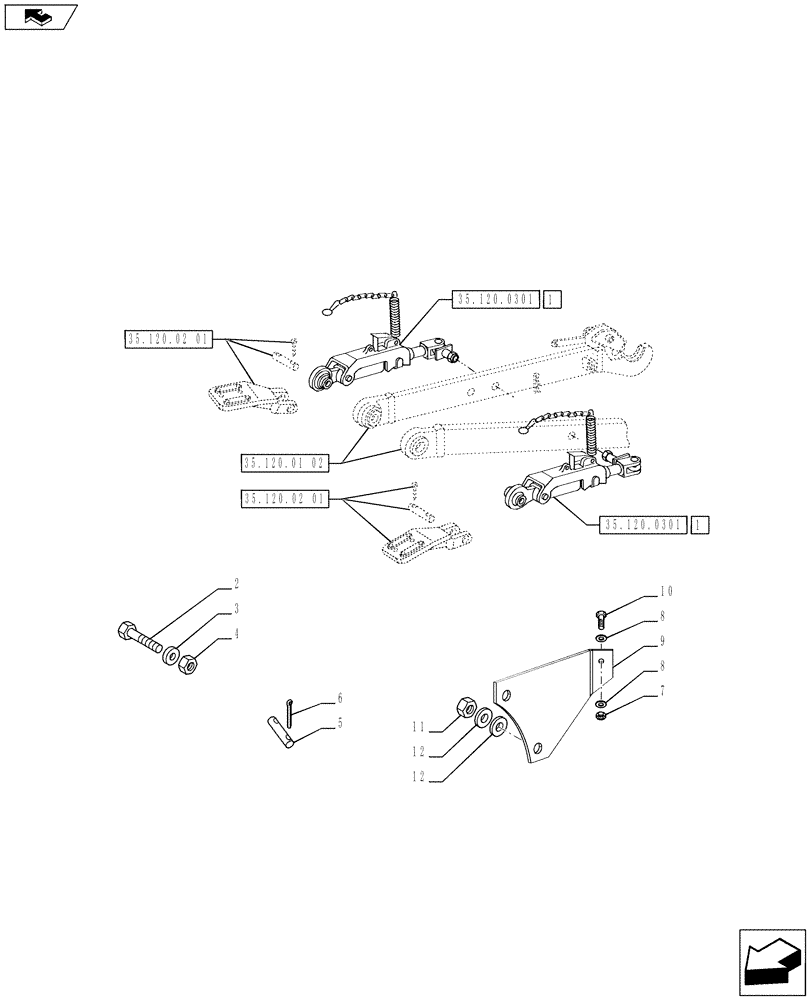

Схема запчастей Case IH PUMA 230 - (35.120.03) - AUTOMATIC LINKAGE STABILIZER (VAR.720946-728754 / 743621) (35) - HYDRAULIC SYSTEMS
1
11
1
12
12
2
home
35.120.0301
35.120.02 01
35.120.02 01
35.120.01 02
35.120.0301
7
8
6
3
9
5
4
10
8

Артикул

Название

Примечание

Количество

1

5198235

STABILIZER

ASSY

2шт.

2

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

3

11193879

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

2шт.

4

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

2шт.

5

5104570

PIN,25.5mm OD x 108mm L

2шт.

6

10795404

COTTER PIN,6.3mm OD x 63mm L

4шт.

7

87597953

NUT,M8, 1.25 Pitch, 10.6mm High, Cl 8, ZND

2шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

8

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

9

84358786

BRACKET

LH, Serial Range: -C7103

1шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

9

84358787

BRACKET

RH, Serial Range: -C7103

1шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

9

84492504

MOUNTING PLATE

LH, Start Serial: D7103

1шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

9

84492508

MOUNTING PLATE

RH, Start Serial: D7103

1шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

10

300381

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

2шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

11

81815739

WHEEL NUT,1/2"-20, 0.65" High, ZND

2шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

12

14497101

WASHER,M20 x 37 x 3

4шт.

Automatic Linkage Stabilizers, VAR.720946

1шт.

Выбрано товаров: 24
