Запчасти Case IH PUMA 230 (21.110.01[01]) - CLUTCH BOX - COVERS AND GEARBOX (21) - TRANSMISSION

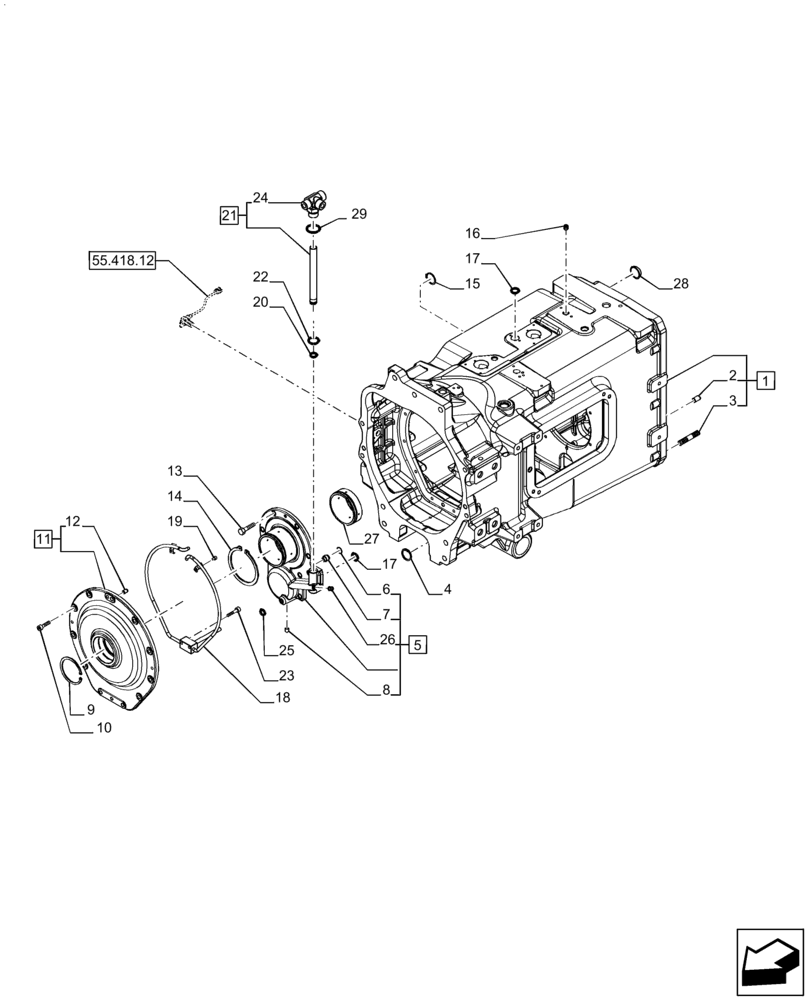

Схема запчастей Case IH PUMA 230 - (21.110.01[01]) - CLUTCH BOX - COVERS AND GEARBOX (21) - TRANSMISSION
19
13
18
17
26
24
29
5
27
28
7
10
25
14
11
16
1
3
21
17
12
23
55.418.12
22
9
15
6
2
20
8
4

№

Артикул

Название

Примечание

Количество

1

84240081

TRANSMISSION HOUSING

ASSY, Contains Ref. 2,3

1шт.

2

5185790

DOWEL,18mm OD x 30mm L

D=18 x 30

2шт.

3

13973034

STUD,M16 x 1.5 x 90, 10.9 DAC

M16 x 1.5 x 90

17шт.

4

11061976

SNAP RING,M80, Int

1шт.

5

84231283

FLANGE COVER CAP

ASSY, Contains Ref. 6-8,26

1шт.

6

79086720

SEAL,Split, 17mm ID x 19.8mm OD x 1.57mm Thk

1шт.

7

87618940

PIPE

1шт.

8

14326004

PLUG,Hex Socket, M10 x 1.25 x 11.00mm, STL, DAC

1шт.

9

11062476

SNAP RING,M90, Int

1шт.

10

14307620

HEX SOC SCREW,M10 x 1.25 x 35mm, Cl 8.8, Full Thd

9шт.

11

84123542

COVER

ASSY, Contains Ref. 12

1шт.

12

5153109

DOWEL,10mm OD x 15mm L

D=10 x 15

2шт.

13

14307524

HEX SOC SCREW,M10 x 1.25 x 30mm, Cl 8.8, Full Thd

9шт.

14

11082176

SNAP RING,M105, Ext

D=105

1шт.

15

11060576

SNAP RING,M52, Int

1шт.

16

10119411

PLUG,M18 x 1.5 x 12.00mm

2шт.

17

14457680

O-RING,0.103" Thk x 0.862" ID, -118, Cl 5, 75 Duro

2шт.

18

87556073

TUBE

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

19

14305124

HEX SOC SCREW,M6 x 12mm, Cl 8.8, Full Thd

2шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

20

14456980

O-RING,10.77mm ID x 2.62mm

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

21

87564417

HYD TUBE,14 mm ID x 20 mm OD x 253 mm L

Contains Ref. 24

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

22

14453480

O-RING,17.17mm ID x 1.78mm

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

23

14305524

HEX SOC SCREW,M6 x 30mm, Cl 8.8, Full Thd

2шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

24

87732510

HYD CONNECTOR

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

25

577567

O-RING,9.92mm ID x 15.16mm OD x 2.62mm

1шт.

Also VAR.743042-743142 ; Requires Radar Option

1шт.

26

10275504

HEX PLUG

1шт.

27

84230669

SPACER,85.1mm ID x 90mm OD x 27.75mm L

1шт.

28

14328501

PLUG,M16, Tapered

1шт.

29

14438185

O-RING,24mm ID x 3mm

1шт.

Выбрано товаров: 37
