(50.206.04) - HEATING/AIR CONDITIONING - VENTILATION DUCTS

Запчасти Case IH PUMA 170 (50.206.04) - HEATING/AIR CONDITIONING - VENTILATION DUCTS (50) - CAB CLIMATE CONTROL

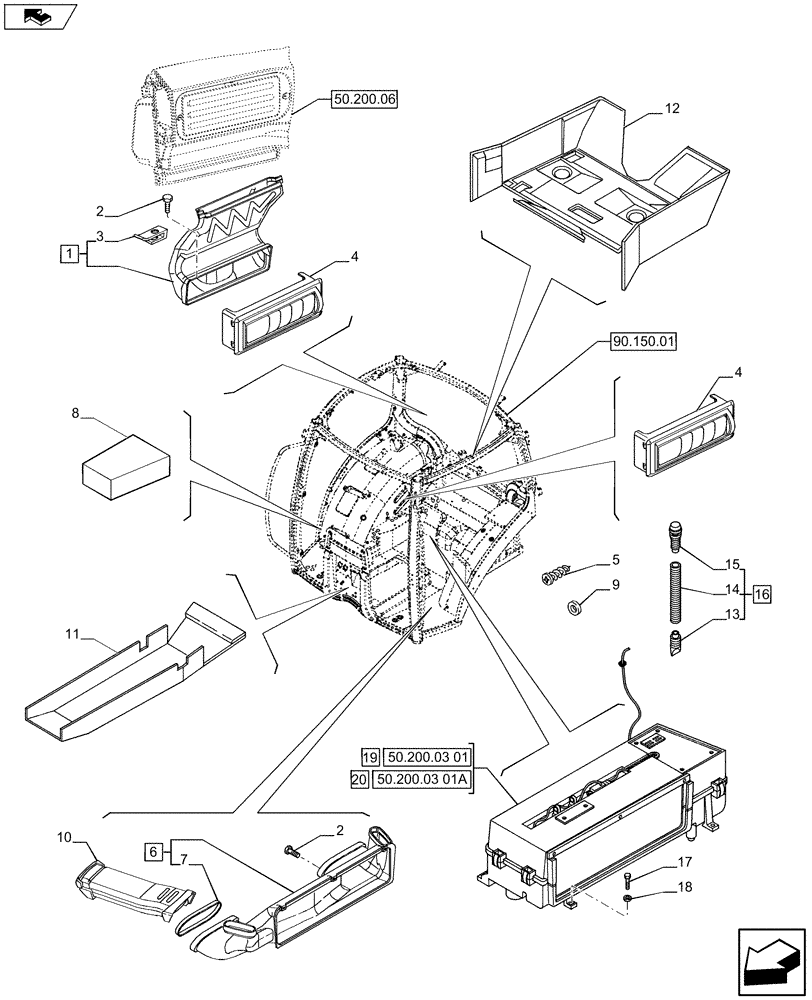

Схема запчастей Case IH PUMA 170 - (50.206.04) - HEATING/AIR CONDITIONING - VENTILATION DUCTS (50) - CAB CLIMATE CONTROL
13
9
10
18
2
4
20
50.200.03 01a
7
19
3
11
12
50.200.06
6
8
16
50.200.03 01
15
17
90.150.01
14
1
2
home
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87614773

AIR DUCT

Contains Ref. 3

1шт.

2

82023989

CAPTIVE WASHER SCREW,Cross Pan Hd, #8 - 18 x 0.75", Type AB Thd Forming Pt

13шт.

3

87567755

SPRING NUT,M5

NUT M5

2шт.

4

87568776

DIFFUSER

Black

2шт.

5

84187815

SCREW,Pan Hd, M5.5 x 1.8 x 19mm

12 x 19

2шт.

6

87311195

AIR DUCT

Contains Ref. 7

1шт.

7

82034490

SEAL

2шт.

8

87516780

FOAM

1шт.

9

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

2шт.

10

87301550

DUCT

LH

1шт.

10

87301551

DUCT

RH

1шт.

11

87661589

INSULATOR

LH

1шт.

11

87661587

INSULATOR

RH

1шт.

12

87661585

INSULATOR

1шт.

13

84232000

CHECK VALVE

1шт.

14

84232468

HOSE,25.40 mm ID x 800.00 mm

A/C HOSE

1шт.

15

84231998

DRAIN

1шт.

16

84232466

TUBE

A/C HOSE Contains Ref. 13-15

2шт.

17

120100

BOLT,M6 x 20mm, Cl 8.8

2шт.

18

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

2шт.

19

84210146

AIR CONDITIONER

, Serial Range: -C9027

1шт.

20

47490413

, Start Serial: D9027

1шт.
