(41.216.01[02]) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN

Запчасти Case IH PUMA 170 (41.216.01[02]) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN (41) - STEERING

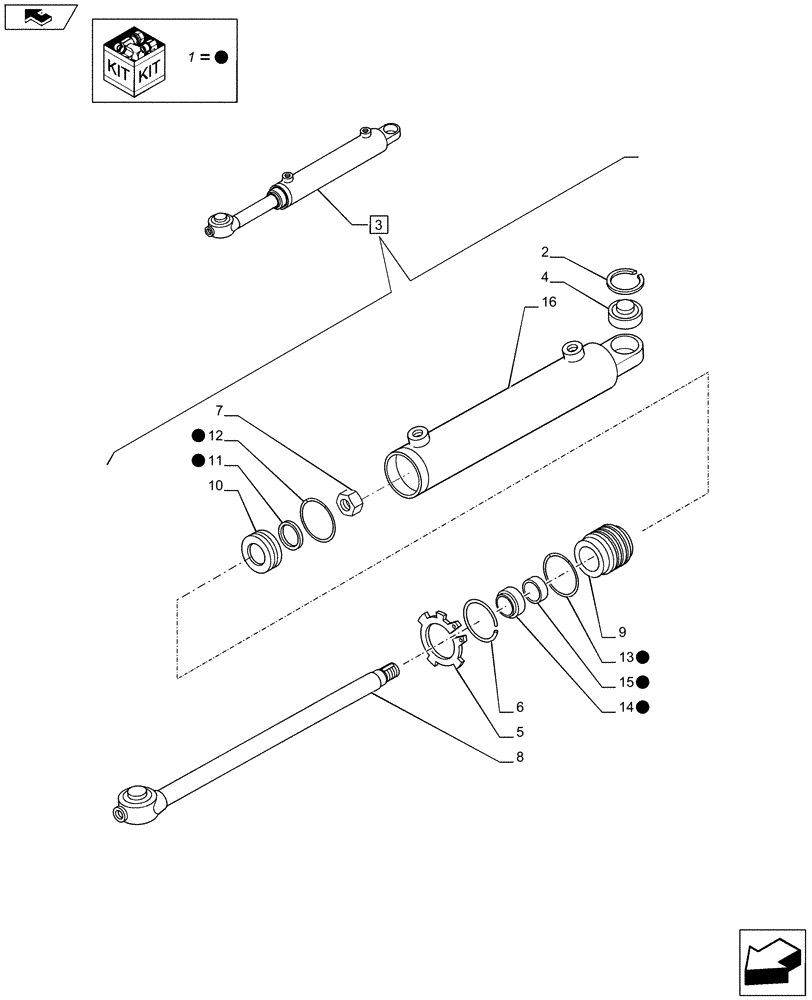

Схема запчастей Case IH PUMA 170 - (41.216.01[02]) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN (41) - STEERING
1
9
1
8
2
16
13
5
15
home
12
1
4
6
1
1
11
14
1
7
10
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5199826

SEAL KIT

1шт.

2

5192824

LOCKING RING,42mm

D=42

1шт.

3

5198883

STEERING CYLINDER,Double Acting, 25mm Rod, 232.5mm Stroke

Contains Ref. 2,4-16

1шт.

4

5192823

BUSHING,25mm ID x 42mm OD x 20mm W

1шт.

5

5192813

LOCKING RING

1шт.

6

5192815

RING

1шт.

7

47127222

LOCK NUT

1шт.

8

5199831

PISTON ROD

1шт.

9

5199830

JACK HEAD

1шт.

10

5199829

JACK PISTON

1шт.

11

5199828

RING

1шт.

12

5192820

GASKET

1шт.

13

5192816

GASKET

1шт.

14

5192814

SEAL

1шт.

15

5192811

GASKET

1шт.

16

NSS

NOT SOLD SEPARAT

1шт.
