Запчасти Case IH PUMA1654 (90.154.AA[06]) - CAB DOOR, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS

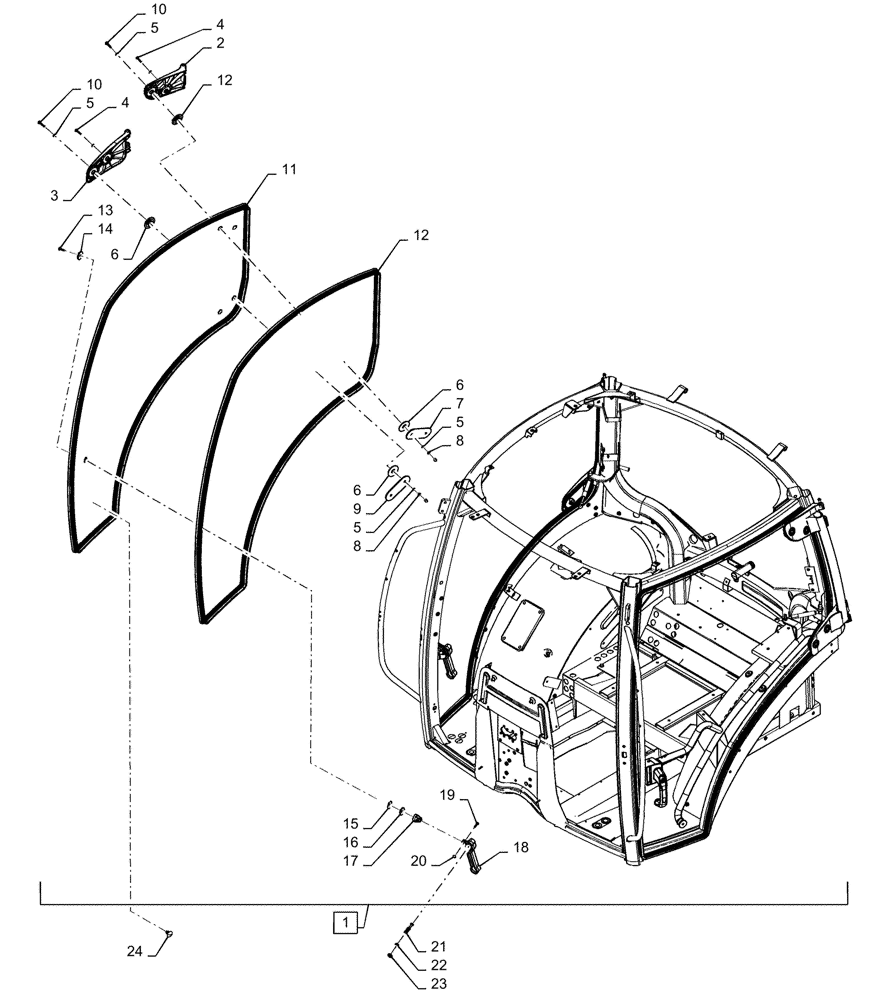

Схема запчастей Case IH PUMA1654 - (90.154.AA[06]) - CAB DOOR, RH (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
5
7
6
15
21
16
5
5
10
8
22
9
2
8
17
6
19
6
11
4
3
24
4
18
14
23
12
12
13
1
5
20

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

Door Assy RH, Incl 2 - 20

1шт.

2

82037854

HINGE

Door Top

1шт.

3

82037855

HINGE

Door Bottom

1шт.

4

84193284

SCREW,Torx Pan Hd, M8 x 40mm, Cl 8.8

2шт.

5

84188434

WASHER,8.4mm ID x 16mm OD x 1.6mm Thk

8шт.

6

87528178

SEALING WASHER,20mm ID x 60mm OD x 5.5mm Thk

Moulded Door Hinge

8шт.

7

82038964

PLATE

Bracket - Hinge Frame Mtg(Ptd)

1шт.

8

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

4шт.

9

82037853

PLATE

Bracket - Hinge Fr Mtg(Ptd)

1шт.

10

84187827

SCREW,Torx Pan Hd, M8 x 35mm, Cl 8.8

2шт.

11

84281439

CAB GLASS ASSY

Door RH

1шт.

12

84275610

WEATHERSTRIP

Seal Door

1шт.

13

87698794

BOLT,Prevailing Torque, M8 x 1.5 x 25.00mm, Cl 8.8, ZND

Prev Torque

1шт.

14

82038984

WASHER,Plastic, 8mm ID x 40mm OD x 10mm Thk

Plastic

1шт.

15

82038985

PACKING RING,8.5mm ID x 37mm OD x 1mm Thk

Washer - Rubber

1шт.

16

82038986

PACKING RING,10.2mm ID x 36mm OD x 10mm L

Washer - Rubber

1шт.

17

82038983

HINGE

Door Latch

1шт.

18

87363359

HANDLE

Door Inner

1шт.

19

82038987

PIN

1шт.

20

82038988

CIRCLIP

1шт.

21

87365547

STRIKER PLATE

Door Latch

1шт.

22

87378449

THIN NUT,M12 x 1

1шт.

23

14496701

WASHER,13.00mm ID x 24.00mm OD x 2.50mm, CST, ZND

1шт.

24

87716701

PLUG,Blanking, Snap, 6.40mm Dia

Blanking Snap

2шт.

Выбрано товаров: 24
