(41.216.AN) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN

Запчасти Case IH PUMA 2304 (41.216.AN) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN (41) - STEERING

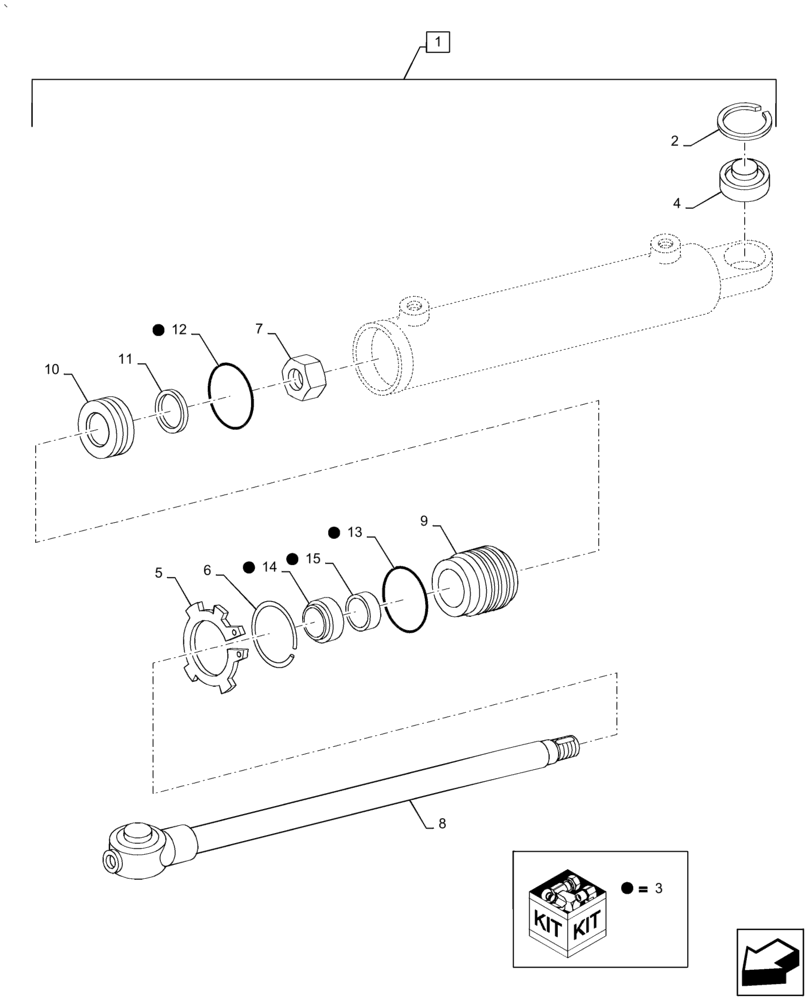

Схема запчастей Case IH PUMA 2304 - (41.216.AN) - FRONT AXLE - HYDRAULIC STEERING CYLINDER - BREAKDOWN (41) - STEERING
3
10
8
3
6
3
12
15
3
11
13
5
3
4
7
1
14
3
2
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5198883

STEERING CYLINDER,Double Acting, 25mm Rod, 232.5mm Stroke

Incl 2 - 15

1шт.

2

5192824

LOCKING RING,42mm

1шт.

3

5199826

SEAL KIT

Incl 11 - 15

1шт.

4

5192823

BUSHING,25mm ID x 42mm OD x 20mm W

1шт.

5

5192813

LOCKING RING

1шт.

6

5192815

RING

1шт.

7

47127222

LOCK NUT

1шт.

8

5199831

PISTON ROD

1шт.

9

5199830

JACK HEAD

1шт.

10

5199829

JACK PISTON

1шт.

11

5199828

RING

1шт.

12

5192820

GASKET

1шт.

13

5192816

GASKET

1шт.

14

5192814

SEAL

1шт.

15

5192811

GASKET

1шт.
