Запчасти Case IH PUMA 215 (33.224.AF[01]) - PNEUMATIC TRAILER BRAKE - AIR TANK AND PIPES (33) - BRAKES & CONTROLS

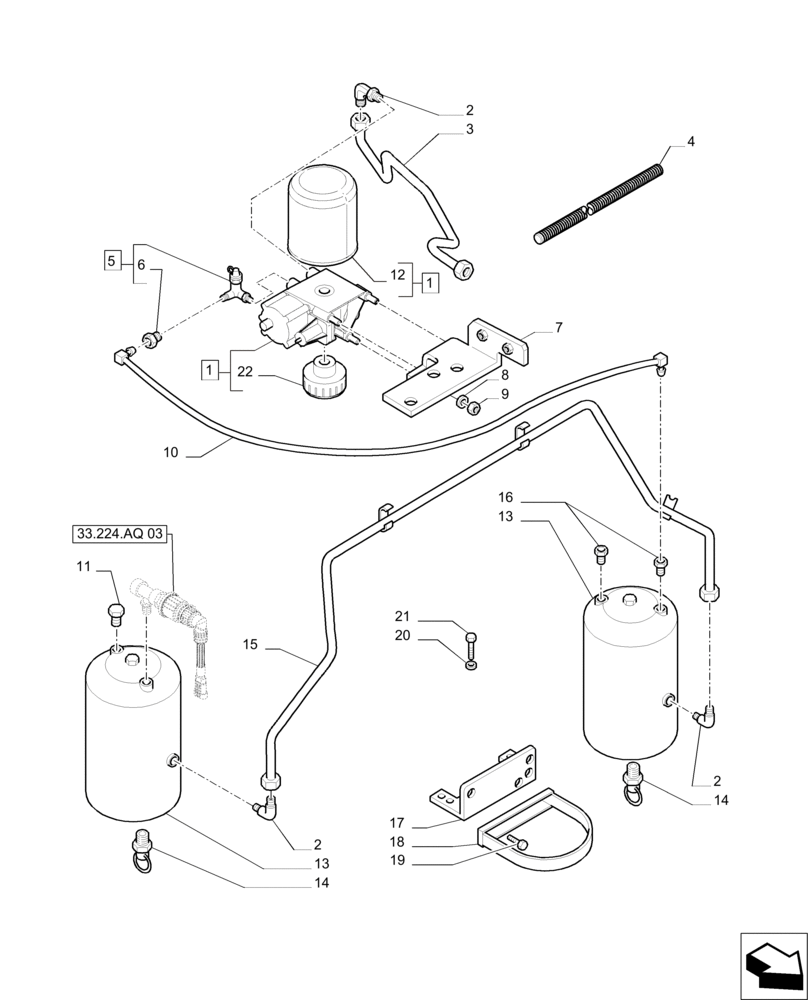

Схема запчастей Case IH PUMA 215 - (33.224.AF[01]) - PNEUMATIC TRAILER BRAKE - AIR TANK AND PIPES (33) - BRAKES & CONTROLS
4
2
6
9
14
13
8
2
21
16
22
1
15
10
20
2
5
3
33.224.aq 03
14
13
12
7
11
18
19
17
1

Артикул

Название

Примечание

Количество

1

87365850

RECEIVER-DRYER,Air Conditioner

Incl 12, 22

1шт.

2

82003206

ELBOW,90 Deg, 7/8-14 x M22 x 1.5 ORB

3шт.

3

87381531

BRAKE LINE

1шт.

4

87597130

FLEXIBLE SHEATH

1шт.

5

87345151

HYD CONNECTOR,M22 x 1.5

Incl 6

1шт.

6

82034157

ADAPTER

1шт.

7

87667107

BRACKET

1шт.

8

14496701

WASHER,13.00mm ID x 24.00mm OD x 2.50mm, CST, ZND

3шт.

9

11702911

NUT,M12, Cl 8, ZND

3шт.

10

84374873

TUBE

1шт.

11

82014913

PLUG,M22 x 1.5 x 9mm L

1шт.

12

87638772

CARTRIDGE,165mm L

1шт.

13

82020479

AIR RESERVOIR

2шт.

14

82004266

DRAIN

Assy

2шт.

15

87542572

RIGID TUBE,13 mm ID x 1015.6, 387.5 mm L

1шт.

16

82036156

FITTING,M22 x 1.5 x NG12

2шт.

17

82011501

BRACKET

2шт.

18

82038451

COLLAR CLAMP,206mm ID

2шт.

19

10979224

BOLT,Hex, M10 x 16mm, Cl 8.8, Full Thd

4шт.

20

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

1шт.

21

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

1шт.

22

82033657

VALVE

Assy

1шт.

Выбрано товаров: 22
