Запчасти Case IH PUMA 195 (1.83.0[03]) - HOOD - C6745 (08) - SHEET METAL

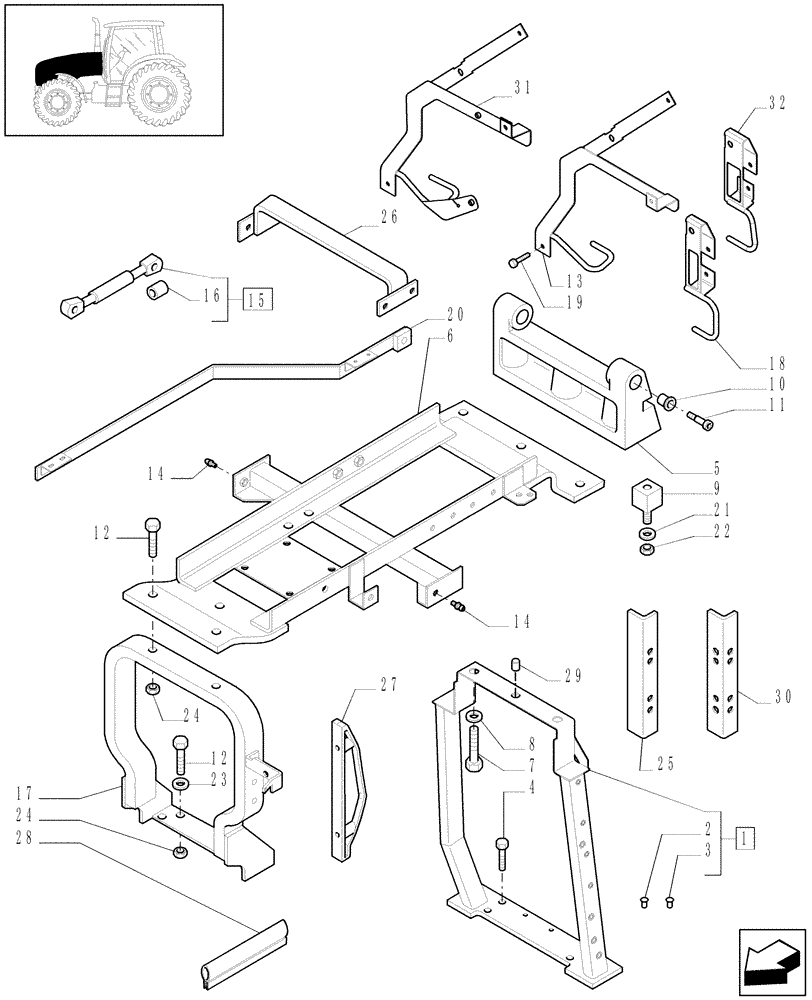

Схема запчастей Case IH PUMA 195 - (1.83.0[03]) - HOOD - C6745 (08) - SHEET METAL
27
12
19
26
11
28
21
10
20
3
30
7
5
6
31
14
24
16
25
9
32
23
2
14
22
13
18
4
29
8
17
24
15
12
1

Артикул

Название

Примечание

Количество

1

87589656

SUPPORT

Includes Ref. 2, 3, 28

1шт.

2

15629111

RIVET,Flat, M8 OD x 17.5mm L

M8 X 17,5

7шт.

3

15628511

RIVET,Flat, M6 OD x 16mm L

M6 X 16

4шт.

4

11106221

SCREW,Hex, M10 x 25mm, Cl 8.8, Full Thd

4шт.

5

82036797

HINGE

1шт.

6

87367846

CONSOLE

1шт.

7

11127521

BOLT,Hex, M16 x 35, 8.8

2шт.

8

14496901

WASHER,17mm ID x 30mm OD x 3mm Thk

2шт.

9

82039047

ISOLATOR

6шт.

10

89846307

NYLON BEARING,.626" ID x .937" OD x 1.155" L

2шт.

11

89845583

BOLT,Hex, 26.05mm ID x 50.8mm L

2шт.

12

11106021

BOLT,Hex, M10 x 1.5 x 20 mm, Cl 8.8, Full Thd

6шт.

13

87589658

SUPPORT

RH, Serial Range: -Z9BH40086

1шт.

14

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

4шт.

15

82023977

GAS STRUT

Includes Ref. 16

2шт.

16

82019394

SEAL

4шт.

17

87655863

SUPPORT

1шт.

18

87578900

SUPPORT

LH, Serial Range: -C5708

1шт.

18

87628566

SUPPORT

LH, Serial Range: D5708-C5866

1шт.

18

87700595

SUPPORT

, Serial Range: D5866-Z9BH40086

1шт.

19

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

4шт.

20

87580064

SUPPORT

RH

1шт.

20

87580065

SUPPORT

LH

1шт.

21

14496401

WASHER,M6.4 x 12.00mm x 1.60mm

6шт.

22

15896211

NUT,M6, Cl 8

6шт.

23

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

6шт.

24

11701711

NUT,Hex, M10, Cl 8, ZND

6шт.

25

87565875

HOLDER

, Serial Range: -C5878

2шт.

26

87571385

REINFORCEMENT

2шт.

27

87571481

GUIDE

, Serial Range: -C5878

2шт.

27

87661307

GUIDE

, Start Serial: D5878

2шт.

28

87601558

SEAL

, Start Serial: D5545

2шт.

29

82006056

PIN,16mm OD x 40mm L

1шт.

30

87674163

HOLDER

, Start Serial: D5878

2шт.

31

87473441

SUPPORT

, Start Serial: Z9BH40087

1шт.

32

87472758

SUPPORT

, Start Serial: Z9BH40087

1шт.

Выбрано товаров: 36
