Запчасти Case IH PUMA 195 (1.80.5[01]) - (VAR.087-088-089) FRONT LINKAGE (07) - HYDRAULIC SYSTEM

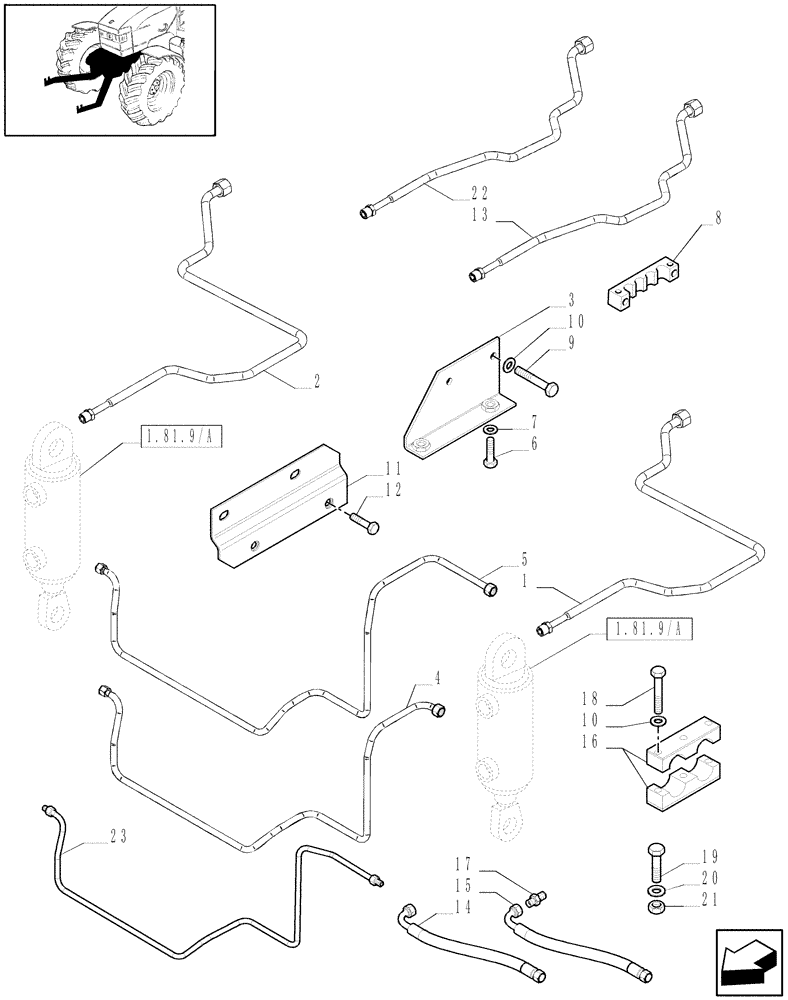

Схема запчастей Case IH PUMA 195 - (1.80.5[01]) - (VAR.087-088-089) FRONT LINKAGE (07) - HYDRAULIC SYSTEM
6
2
23
16
10
8
4
22
1
21
18
3
12
5
11
1.81.9/a
7
19
14
17
9
10
1.81.9/a
13
20
15

Артикул

Название

Примечание

Количество

1

87330961

HYD TUBE

1шт.

2

87330957

HYD TUBE

, Serial Range: -Z8BH03841

1шт.

2

87713700

HYD TUBE

, Start Serial: Z8BH03842

1шт.

3

87346861

BRACKET

1шт.

4

87580022

TUBE

Lower, Serial Range: -Z8BH03841

1шт.

5

87615625

HYD TUBE,13 mm ID x 298, 79 mm L

Raise

1шт.

6

11112121

SCREW,Hex, M12 x 20mm, Cl 8.8, Full Thd

2шт.

7

14496701

WASHER,13.00mm ID x 24.00mm OD x 2.50mm, CST, ZND

2шт.

8

87579043

CLAMP,4 Hoses

2шт.

9

16044021

SCREW,Hex, M8 x 1.25 x 40mm, Cl 8.8

4шт.

10

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

6шт.

11

87346863

BRACKET

1шт.

12

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

13

87330964

HYD TUBE

1шт.

14

87331296

FLEXIBLE HOSE

1шт.

15

87331297

FLEXIBLE HOSE

1шт.

16

82023568

CLAMP,2 Hoses

1шт.

17

82019638

HYD CONNECTOR,1" - 14 ORFS x M22 x 1.5 ORB

2шт.

18

16043821

SCREW,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

3шт.

19

10902421

SCREW,Hex, M6 x 20mm, Cl 8.8

1шт.

20

14496401

WASHER,M6.4 x 12.00mm x 1.60mm

1шт.

21

15896211

NUT,M6, Cl 8

1шт.

22

87330963

HYD TUBE

1шт.

23

87713702

HYD TUBE,16 mm OD x 1124, 200 mm L

, Start Serial: Z8BH03842

1шт.

Выбрано товаров: 24
