(33.224.01[13]) - PNEUMATIC TRAILER BRAKE (UNIVERSAL) - QUICK HITCH AND PIPES (VAR.729385-743170 / 743623)

Запчасти Case IH PUMA 170 (33.224.01[13]) - PNEUMATIC TRAILER BRAKE (UNIVERSAL) - QUICK HITCH AND PIPES (VAR.729385-743170 / 743623) (33) - BRAKES & CONTROLS

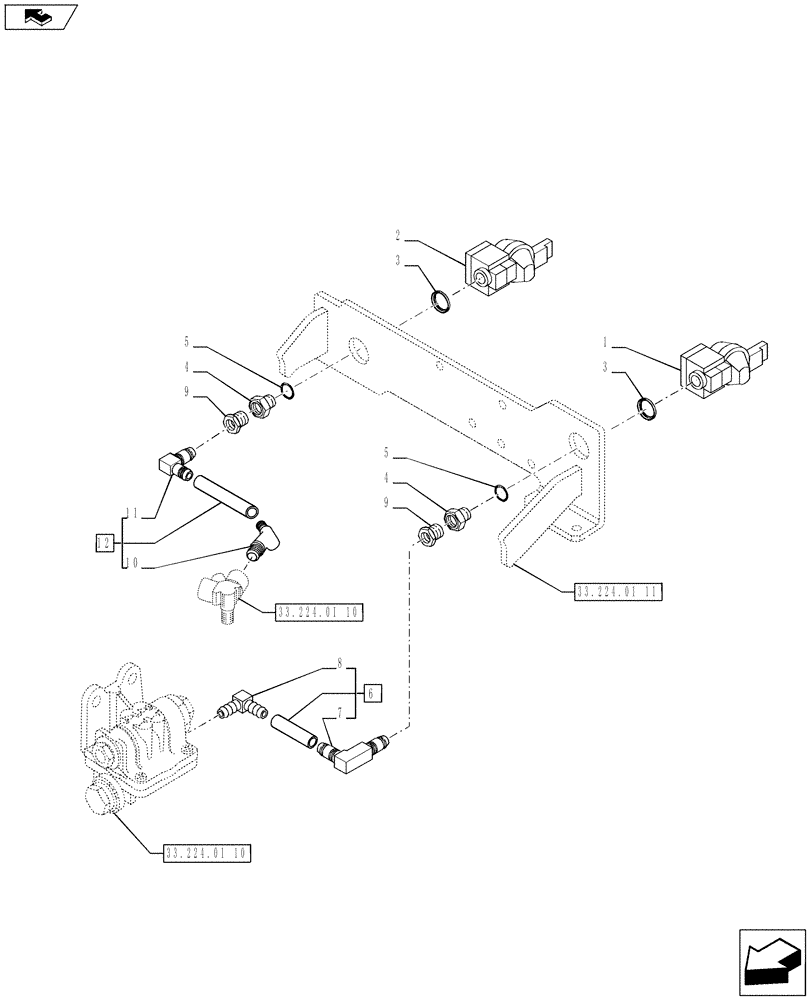

Схема запчастей Case IH PUMA 170 - (33.224.01[13]) - PNEUMATIC TRAILER BRAKE (UNIVERSAL) - QUICK HITCH AND PIPES (VAR.729385-743170 / 743623) (33) - BRAKES & CONTROLS
33.224.01 11
home
33.224.01 10
33.224.01 10
10
9
11
4
12
2
3
1
5
4
8
6
5
7
3
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

82001020

COUPLING

Yellow

1шт.

2

82001019

COUPLING

Red

1шт.

3

87678124

WASHER,Backing, 16.10mm, 19.50mm ID x 22.00mm OD x 2.60mm

M16

2шт.

4

87678128

ADAPTER

M16

2шт.

5

87678125

O-RING,2mm Thk x 14mm ID, 70 Duro

2шт.

6

84157670

FLEXIBLE HOSE,12mm ID x 164mm, MAT 3012

Yellow, Contains Ref. 7,8

1шт.

7

84157694

90 ELBOW

1шт.

8

87588080

90 ELBOW,NG8 x 12mm D

1шт.

9

82034157

ADAPTER

2шт.

10

87642190

HYD CONNECTOR

1шт.

11

82038479

90 ELBOW,NG12 x 12mm D

1шт.

12

84181248

FLEXIBLE HOSE

Contains Ref. 10,11

1шт.
