(1.89.0/03) - SWINGING DRAWBAR (NAR) (VAR.330934)

Запчасти Case IH PUMA 115 (1.89.0/03) - SWINGING DRAWBAR (NAR) (VAR.330934) (09) - IMPLEMENT LIFT

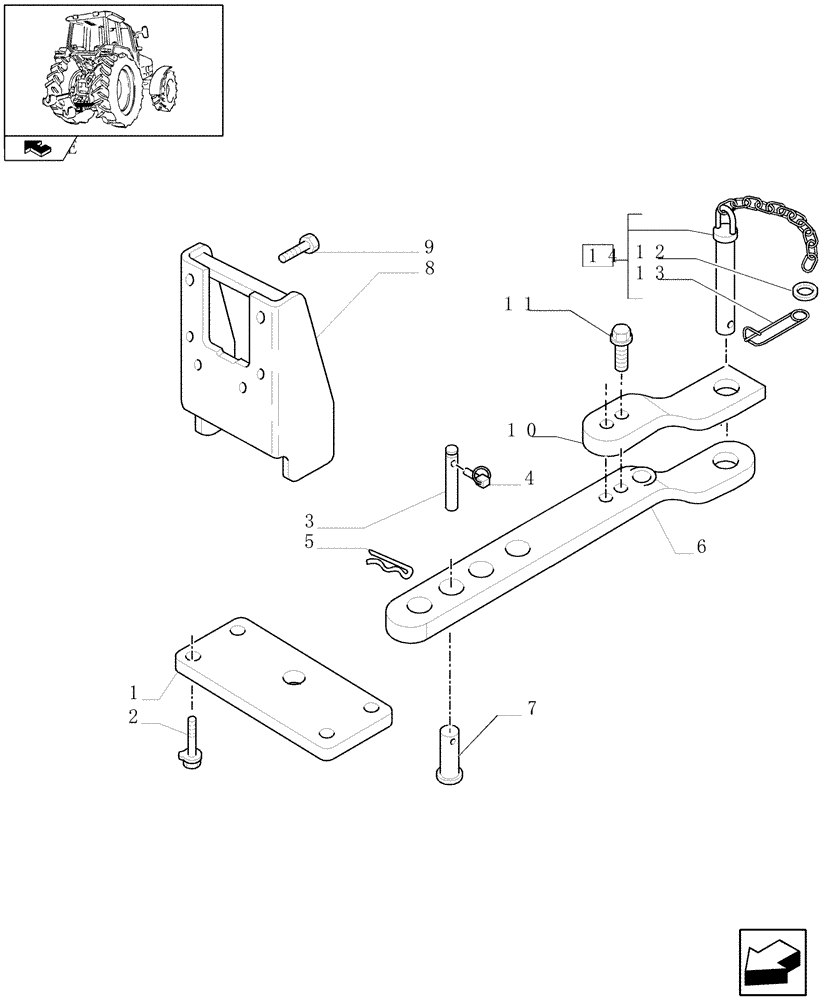

Схема запчастей Case IH PUMA 115 - (1.89.0/03) - SWINGING DRAWBAR (NAR) (VAR.330934) (09) - IMPLEMENT LIFT
10
7
2
1
11
3
9
6
14
4
8
12
home
5
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87388314

BRACKET

1шт.

2

87558079

BOLT,Flng, M18 x 1.5 x 125mm, Cl 12.9

4шт.

3

82015207

PIN,16mm OD x 141mm L

2шт.

4

82014909

LOCK PIN,5.5mm OD

2шт.

5

82000094

SPRING,40mm OD x 142mm L

1шт.

6

87566051

DRAWBAR

1шт.

7

87558077

PIN,32mm OD x 102mm L

1шт.

8

87390214

FRAME

1шт.

9

16220874

BOLT,Hex, M18 x 1.5 x 45mm, Cl 12.9

6шт.

10

82027418

SUPPORT

1шт.

11

11125234

SCREW,Hex, M20 x 75mm, Cl 10.9

2шт.

12

44901192

SNAP RING,25mm ID

1шт.

13

5152004

HAIR PIN COTTER,195mm L

1шт.

14

5163732

PIN,32mm OD x 182mm L

1шт.
