Запчасти Case IH 930-SERIES (113A) - BRAKES, USED PRIOR TO TRANSMISSION SERIAL NUMBER 2234271 (07) - BRAKES

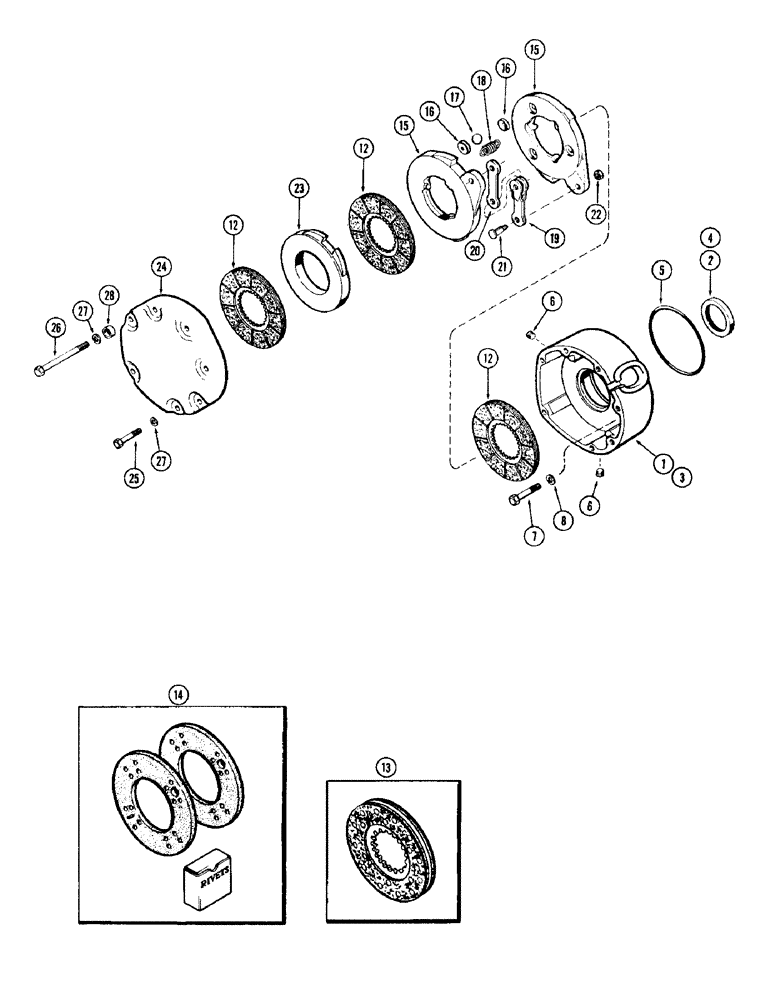

Схема запчастей Case IH 930-SERIES - (113A) - BRAKES, USED PRIOR TO TRANSMISSION SERIAL NUMBER 2234271 (07) - BRAKES
5
1
8
13
12
12
6
6
22
23
18
16
17
24
3
15
4
25
7
16
27
15
26
20
14
12
27
21
2
28
19

Артикул

Название

Примечание

Количество

1

A57656

COVER ASSY. - brake, inner (For 4-1/4" O.D. oil seal) (1st used trans. ser. no. 2228618)

2шт.

2

A57658

OIL SEAL

- oil (3-1/2 x 4-1/4 x 3/8")

1шт.

3

A34344

COVER - brake, inner (For 4-1/2" O.D. oil seal) (5-11/16" O.D. at "O" ring groove) (used trac. S/N 8286985 to trans. S/N 2228618) (Order A57656)

2шт.

3

A32777

COVER - brake, inner (For 4-1/2" O.D. oil seal) (5-3/8" O.D. at "O" ring groove) (used prior to trac. ser. no. 8286985)

2шт.

4

A32015

SEAL,82.55mm ID x 114.3mm OD x 11.91mm Thk

- oil (3-1/4 x 4-1/2 x 15/32") (Used w/A34344 & A32777 covers) (Used prior to trans. ser. no. 2228618)

2шт.

5

D36103

O-RING,0.139" Thk x 5.609" ID, -255, Cl 5, 75 Duro

"O" RING - cover (5-5/8 x 5-7/8 x 1/8") (1st used trac. ser. no. 8286985)

2шт.

5

A18842

O-RING,0.139" Thk x 5.359" ID, -253, Cl 5, 75 Duro

"O" RING - cover (5-3/8 x 5-5/8 x 1/8") (used prior to trac. ser. no. 8286985)

2шт.

6

221-1849

PLUG

- cover (1/8" P.T. sckt. hd.)

4шт.

7

13-836

BOLT,Hex, 1/2" - 13 x 2-1/4", Gr 5

- cover (1/2 x 2-1/4" N.C. hex.)

8шт.

8

92-8

LOCK WASHER,1/2"

8шт.

12

A40794

DISC

- brake, w/bonded lining (first used trac. ser. no. 8282636)

6шт.

13

A30180

X

DISC ASSY. - brake (w/riveted lining) (order A40794) (used prior to trac. ser. no. 8282636)

6шт.

14

A30182

LINING

KIT - w/rivets

1шт.

15

A31126

DISC

- actuating, brake

4шт.

16

A31125

INSERT

- ball seat

12шт.

17

211-15

BALL,5/8" Dia

- actuating disc. (.) 5/8" Dia

6шт.

18

A30897

SPRING

- actuating disc (w/out color code)

6шт.

19

A31120

LINK

- straddle, actuating disc

2шт.

20

A31119

LINK

- single, actuating disc

2шт.

21

A31121

STEP BOLT

BOLT - disc link

4шт.

22

25-156

JAM NUT,Jam, 3/8"-24, G5

- link bolt (3/8" N.F. jam)

4шт.

23

A32779

PLATE ASSY.

DISC - intermediate

2шт.

24

A32780

X

COVER - brake, outer (Order A57928, A57927, A57872, 13-848, 13-852 & 15-8116)

2шт.

25

13-844

BOLT,Hex, 1/2" - 13 x 2-3/4", Gr 5

Hex, 1/2"-13 x 2 3/4", G5, Cover (3 L.H. & 4 R.H.)

7шт.

25

13-852

BOLT,Hex, 1/2" - 13 x 3-1/4", Gr 5

Cover (L.H. side) Hex, 1/2"-13 x 3 1/4", G5

1шт.

26

13-8112

BOLT,Hex, 1/2" - 13 x 7", Gr 5

Cover (2 L.H. & 3 R.H.) Hex, 1/2"-13 x 7", G5

5шт.

26

A57872

BOLT

- cover (1/2 x 7-1/2" N.C. hex.) (L.H. side)

1шт.

27

92-8

LOCK WASHER,1/2"

14шт.

28

A21758

BUSHING

SPACER - bracket (1/2 x 27/32 x 3/8")

2шт.

Выбрано товаров: 29
