Запчасти Case IH 930-SERIES (098) - SEAT SUSPENSION (09) - CHASSIS

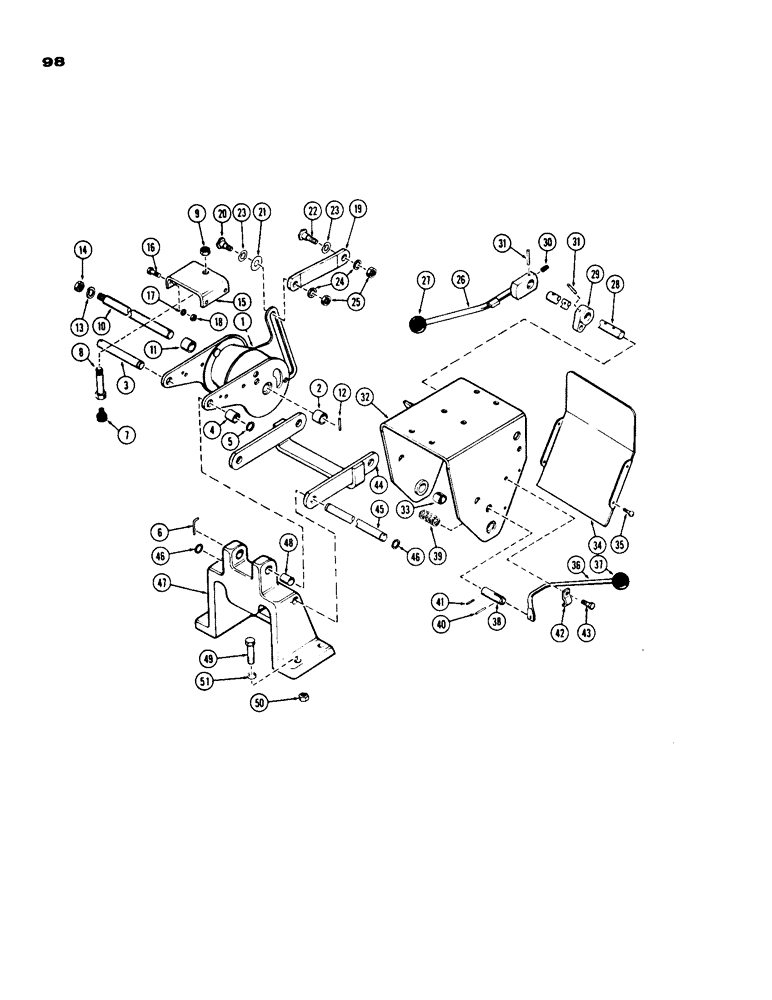

Схема запчастей Case IH 930-SERIES - (098) - SEAT SUSPENSION (09) - CHASSIS
1
4
6
31
32
44
46
39
8
3
42
18
51
15
2
29
17
48
9
11
13
14
40
46
22
20
47
23
45
28
24
26
49
37
7
35
23
27
21
19
16
36
33
10
31
30
5
50
25
34
43
38
41
12

Артикул

Название

Примечание

Количество

A23939

KIT - seat mounting (includes items 1 thru 45)

1шт.

1

A23947

X

ARM ASSM. - torsion spring, Includes Ref: 2

1шт.

2

O9597AB

BUSHING - arm (5/8 x 3/4 x 3/4")

2шт.

3

A23976

PIN

- pivot, torsion arm

1шт.

4

A24490

SPACER

- arm, rear

1шт.

5

O4811AB

X

RING - snap, pivot pin ret.

1шт.

6

O8031AB

PIN - lock, pivot pin

1шт.

7

A24372

BUMPER - seat (rubber)

1шт.

8

A33741

BOLT

- bumper seat

1шт.

9

25-108

NUT,1/2"-13, G5

- bumper bolt (1/2" N.C. hex.)

1шт.

10

A23965

BOLT

- torsion spring

1шт.

11

A23966

SPACER

- torsion spring (5/8 x 27/32 x 1-3/32")

2шт.

12

138-94

LOCK PIN,3/16" x 7/8", Slotted

PIN, , Bolt stop 3/16" x 7/8", Slotted

1шт.

13

92-8

LOCK WASHER,1/2"

1шт.

14

25-158

JAM NUT,Jam, 1/2"-20, G5

- bolt ret. (1/2" N.F. half hex.)

1шт.

15

A23975

BRACE - cross seat mtg. arm

1шт.

16

14-414

BOLT,Hex, 1/4" - 28 x 7/8", Gr 5, Full Thd

- brace (1/4 x 7/8" N.F. hex.)

4шт.

17

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

18

25-114

NUT,1/4"-28, G5

- (1/4" N.F. hex.)

4шт.

19

A23962

LINK - seat adj.

1шт.

20

O8053AB

X

BOLT - pivot, rear

1шт.

21

V20207

X

WASHER - rear pivot bolt (17/32 x 1-1/16 x 1/32")

1шт.

22

A23964

BOLT - pivot, front

1шт.

23

A23963

WASHER - tension

2шт.

24

92-6

LOCK WASHER,3/8"

2шт.

25

25-116

NUT,Hex, 3/8"-24, G5

- (3/8" N.F. hex.)

2шт.

26

A32547

LEVER - seat adjust

1шт.

27

A23885

KNOB

- lever

1шт.

28

A32549

SHAFT - cross, adj. lever

1шт.

29

A23957

LEVER - seat adj.

1шт.

30

A23646

SPRING

- lever tension

1шт.

31

138-2002

PIN,3/16" x 1 1/4", Coiled

Cross shaft 3/16" x 1 1/4", Coiled

4шт.

32

A24355

SADDLE ASSM. - seat mtg., Includes Ref: 33

1шт.

33

A13583

BUSHING

- saddle

2шт.

34

A23977

COVER - saddle

1шт.

35

187-1108

SCREW - cover (#8-32 x 3/8" self-tapping)

4шт.

36

A32546

LEVER - seat lock

1шт.

37

A23885

KNOB

- lock lever

1шт.

38

A23967

ROD

- lock lever

1шт.

39

A23969

SPRING

- lock lever

1шт.

40

138-69

LOCK PIN,5/32" x 1/2", Slotted

Pin, , lever 5/32" x 1/2", Slotted

1шт.

41

138-59

LOCK PIN,1/8" x 7/8", Slotted

PIN, , Rod 1/8" x 7/8", Slotted

1шт.

42

A24014

CLIP - lock lever

1шт.

43

14-412

BOLT,Hex, 1/4" - 28 x 3/4", Gr 5, Full Thd

- clip (1/4 x 3/4" N.F. hex.)

1шт.

44

A23970

LINK

ASSM. - parallel

1шт.

45

A23973

PIN

- parallel link

2шт.

46

O4811AB

X

RING - snap, pin ret.

4шт.

47

A32877

SUPPORT ASSY. (Deluxe seat)

1шт.

47

A23940

SUPPORT

ASSY. (Standard seat), Includes Ref: 48

1шт.

48

O9597AB

BUSHING - pivot pin

2шт.

49

13-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5, Full Thd

4шт.

50

25-108

NUT,1/2"-13, G5

- 1/2" N.C. hex.

2шт.

51

A34650

LOCK WASHER

- (1/2" ext. skpf.)

2шт.

Выбрано товаров: 53
