Запчасти Case IH 930-SERIES (094) - FENDERS AND PLATFORMS (09) - CHASSIS

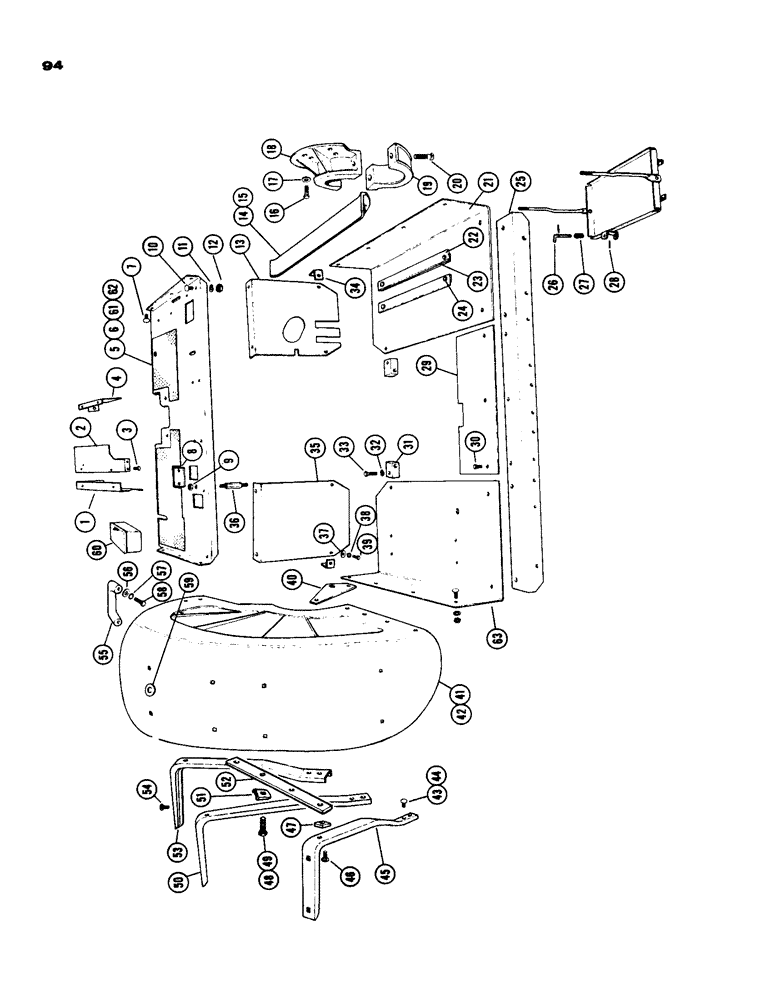

Схема запчастей Case IH 930-SERIES - (094) - FENDERS AND PLATFORMS (09) - CHASSIS
40
62
16
2
17
33
31
38
51
4
53
24
48
32
63
47
49
37
11
19
41
13
14
36
29
43
30
60
57
56
55
21
50
34
8
6
12
46
26
35
23
9
45
3
25
61
39
7
54
52
58
5
1
59
28
20
42
22
27
15
10
18
44

Артикул

Название

Примечание

Количество

1

A23847

COVER foot rest, L.H.

1шт.

2

A23845

REST foot, L.H.

1шт.

3

14-612

BOLT,Hex, 3/8" - 24 x 3/4", Gr 5, Full Thd

4шт.

4

A23846

COVER foot rest, R.H.

1шт.

5

A23839

PLATFORM upper, diesel (Hand Clutch)

1шт.

6

A23843

PLATFORM upper, LP Gas (Hand Clutch)

1шт.

7

14-520

BOLT,Hex, 5/16" - 24 x 1-1/4", Gr 5

5/16" x 1" N.F. hex.

6шт.

92-5

LOCK WASHER,5/16"

(Not Illustrated) 5/16"

6шт.

8

A23841

COVER transmission oil service

1шт.

25-115

NUT,5/16"-24, G5

5/16" NF hex (Not Illustrated)

6шт.

9

25-118

NUT,1/2"-20, G5

1/2" N.F. hex.

1шт.

10

111-102

CARRIAGE BOLT,Short NK, 1/4"-20 x 5/8", G2

BOLT 1/4" x 5/8" N.C. rhd. sq. neck

4шт.

11

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

12

25-104

NUT,1/4"-20, G5

4шт.

13

A23848

DROP SHEET - platform, R.H.

1шт.

14

A23986

X

SUPPOORT fuel tank, R.H. (Diesel)

1шт.

15

A23987

SUPPORT fuel tank, L.H. (Diesel)

1шт.

16

14-828

BOLT,Hex, 1/2" - 20 x 1-3/4", Gr 5

1/2" x 1-3/4" N.F. hex

16шт.

17

95-8

WASHER,1/2"

SAE wrought 1/2"

16шт.

18

A24502

HUB fender brace

2шт.

19

A11705

CLAMP - fender hub

2шт.

20

14-1040

BOLT,Hex, 5/8" - 18 x 2-1/2", Gr 5

5/8" x 2-1/2" N.F. hex

4шт.

92-10

LOCK WASHER,5/8"

WASHER, LOCK, (Not Illustrated) 5/8"

4шт.

25-1110

NUT,5/8"-18, G5

5/8" N.F. hex. (Not Illustrated)

4шт.

21

A24422

PLATE lower platform, R.H.

1шт.

22

A23746

RAIL battery tray

2шт.

23

A23747

SPACER battery tray rail

2шт.

24

14-516

BOLT,Hex, 5/16" - 24 x 1", Gr 5, Full Thd

5/16" x 1" N.F. hex

8шт.

92-5

LOCK WASHER,5/16"

(Not Illustrated) 5/16"

59шт.

25-115

NUT,5/16"-24, G5

5/16" NF hex (Not Illustrated)

11шт.

25

A23745

SUPPORT lower platform, rear

1шт.

26

A23740

STOP battery tray

2шт.

27

A22712

SPRING

battery tray stop

2шт.

28

132-41

COTTER PIN,3/32" x 3"

ROLL PIN 3/32" x 3/4"

4шт.

29

A24074

PLATE lower platform, center

1шт.

30

14-514

BOLT,Hex, 5/16" - 24 x 7/8", Gr 5, Full Thd

3шт.

31

A23990

BLOCK diesel fuel tank support

2шт.

32

92-6

LOCK WASHER,3/8"

2шт.

33

14-628

BOLT,Hex, 3/8" - 24 x 1-3/4", Gr 5

3/8" x 1-3/4" N.F. hex

2шт.

34

A23869

BRACKET - drop sheet

2шт.

35

A23849

DROP SHEET platform L.H.

1шт.

36

A23876

STUD platform support

1шт.

37

95-4

WASHER,1/4"

std. wrought 1/4"

4шт.

38

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

39

14-410

SCREW,Hex, 1/4" - 28 x 5/8", Gr 5

BOLT 1/4" x 5/8" N.F. hex.

4шт.

40

A23739

PLATE fender side

2шт.

41

A23729

FENDER L.H.

1шт.

42

A23728

FENDER R.H. (Not Illustrated)

1шт.

43

11-512

SCREW,Short Nk, 5/16" - 18 x 3/4", Gr 2

BOLT, CARRIAGE, Short NK, 5/16"-18 x 3/4", G2

20шт.

44

11-514

CARRIAGE BOLT,Short NK, 5/16"-18 x 7/8", G2

BOLT 5/16" N.C. rhd. sq. neck

6шт.

9635082

NUT,5/16" - 18, Gr 5

5/16" N.C. hex.

48шт.

45

A23738

BRACE fender, center rear

2шт.

46

11-510

SCREW,Short Nk, 5/16" - 18 x 5/8", Gr 2

BOLT 5/16" x 5/8" N.C. rhd. sq. neck

8шт.

47

A11997

SPACER fender brace

6шт.

48

14-620

BOLT,Hex, 3/8" - 24 x 1-1/4", Gr 5

3/8" x 1-1/4" N.F. hex

6шт.

49

14-636

SCREW,Hex, 3/8" - 24 x 2 1/4", Gr 5

BOLT 3/8" x 2-1/4" N.F. hex

2шт.

92-6

LOCK WASHER,3/8"

not illustrated 3/8"

8шт.

25-116

NUT,Hex, 3/8"-24, G5

3/8" N.F. hex. (Not Illustrated)

8шт.

50

A20005

BRACE fender, center and rear

4шт.

51

A13436

WEDGE fender brace

2шт.

52

A23989

REINFORCEMENT fuel tank support

2шт.

53

A23736

BRACE fender, front

2шт.

54

11-512

SCREW,Short Nk, 5/16" - 18 x 3/4", Gr 2

BOLT, CARRIAGE, Short NK, 5/16"-18 x 3/4", G2

14шт.

55

A23725

HANDLE

mounting

2шт.

56

95-5

WASHER,3/8" x 7/8" x .083"

5/16" SAE Wrought zinc plated

4шт.

57

92-5

LOCK WASHER,5/16"

4шт.

58

13-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

4шт.

59

O8332AB

X

GROMMET rubber

1шт.

60

A11099

TOOL

BOX

1шт.

61

A24341

PLATFORM upper, diesel (Foot Clutch)

1шт.

62

A24344

PLATFORM upper, LP Gas (Foot Clutch)

1шт.

63

A24423

PLATE lower platform, L.H.

1шт.

A24530

STOP - clutch foot pedal

1шт.

13-620

BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 5, Full Thd

1шт.

25-146

JAM NUT,Jam, 3/8"-16, G5

3/8" N.C. hex. jam.

1шт.

Выбрано товаров: 75
