Запчасти Case IH 5088 (07-22) - DRIVE TRAIN, TRANSMISSION CONTROL, INTERNAL RANGE (04) - Drive Train

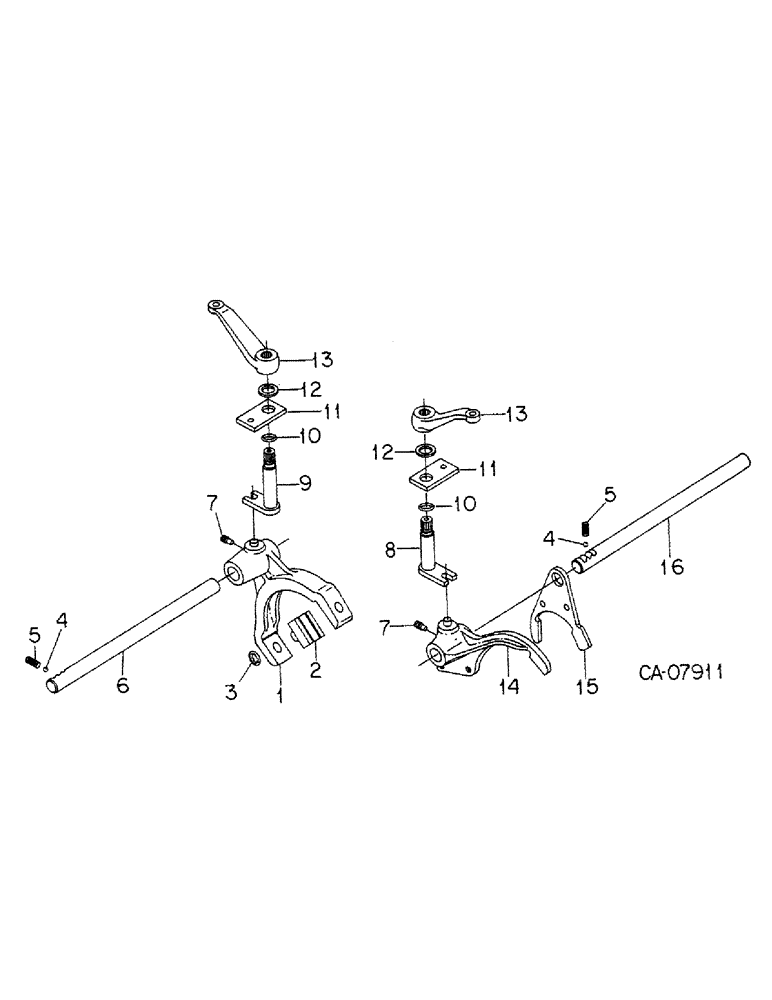

Схема запчастей Case IH 5088 - (07-22) - DRIVE TRAIN, TRANSMISSION CONTROL, INTERNAL RANGE (04) - Drive Train
13
4
6
11
5
10
12
7
9
1
12
8
2
11
5
15
13
3
14
16
10
7
4

Артикул

Название

Примечание

Количество

1

120907C2

FORK

ASSY, med-hi shift

1шт.

2

1251888C3

PAD

ASSY, shift fork

2шт.

3

25385R1

SNAP RING,#50, Ext

Ring, Snap, , pad #50, Ext

2шт.

4

30453R1

BALL

10 mm dia detent grade 28

2шт.

5

109748C1

SPRING

shift poppet

2шт.

930736R1

BOLT,Hex, M12 x 1.75 x 20mm, Cl 8.8, Full Thd

M12 x 20 pln class 8.8

1шт.

6

120912C1

SHAFT

mid-hi range shift fork

1шт.

7

120787C1

SCREW,Hex, M10 x 1.5 x 25.40mm, Cl 5

fork locking

2шт.

8

120909C2

SHAFT

ASSY, range lo-rev shift

1шт.

9

148641C1

SHAFT

ASSY, mid-hi range shaft

1шт.

10

350818R1

O-RING,0.984" ID x 0.139" Width

1 x 1-1/4 class 5

2шт.

11

120911C1

BAR

range shift shaft (Retainer)

2шт.

931143R1

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

M10 x 20 pln class 8.8

2шт.

12

120967C1

THRUST WASHER

shift arm thrust

2шт.

13

120968C1

ARM

range trans shift

2шт.

24497R1

WASHER

.344 x 1.250 x .105 znd

2шт.

931562R1

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

M8 x 16 phc class 8.8

2шт.

14

148645C1

HUB

ASSY, lo-rev shift

1шт.

15

148647C1

FORK

lo-rev shift

1шт.

930265R1

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8, Full Thd

2шт.

16

148648C1

SHAFT

lo-rev shift fork

1шт.

Выбрано товаров: 21
