Запчасти Case IH OPTUM 300 CVT (21.507.010) - VAR - 391138, 758022, 758870, 759053 - TRANSMISSION, PLANETARY GEAR (21) - TRANSMISSION

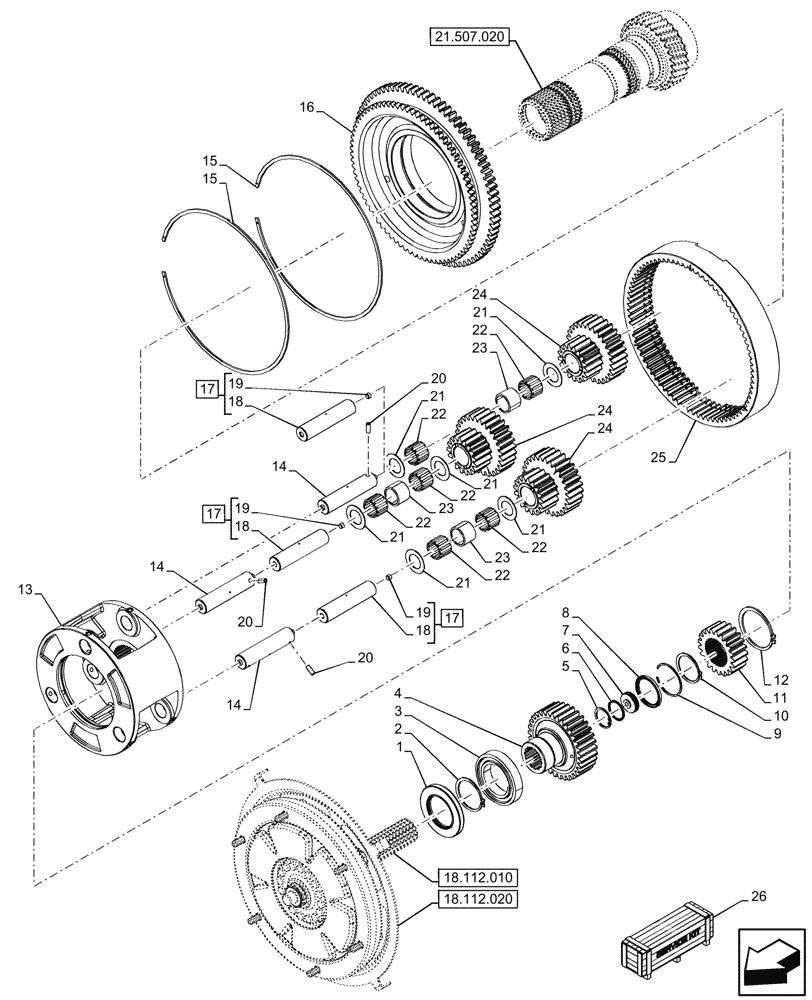

Схема запчастей Case IH OPTUM 300 CVT - (21.507.010) - VAR - 391138, 758022, 758870, 759053 - TRANSMISSION, PLANETARY GEAR (21) - TRANSMISSION
21.507.020
22
25
2
21
8
20
19
14
26
19
21
24
15
4
14
23
19
24
5
18
15
6
24
20
18
22
17
1
11
22
7
13
16
23
20
9
22
22
21
10
3
23
14
12
21
18
17
22
17
21
21
18.112.010
18.112.020

Артикул

Название

Примечание

Количество

1

87562125

OIL SEAL,55mm ID x 90mm OD x 10mm Thk

55 x 90 x 10

1шт.

2

11069576

SNAP RING,M55, Ext

1шт.

3

87591494

BALL BEARING,55mm ID x 90mm OD x 18mm W

1шт.

4

47874445

SUN GEAR

Z 33

1шт.

5

11059376

SNAP RING,M34, Int

1шт.

6

14458180

O-RING,0.103" Thk x 1.174" ID, -123, Cl 5, 75 Duro

1шт.

7

87698696

PLUG,M8 x 1.25 x 11mm L

1шт.

8

87562123

OIL SEAL,45mm ID x 55mm OD x 4mm Thk

45 x 55 x 4

1шт.

9

5149933

SNAP RING,55mm, 1.5mm Thk, Int

1шт.

10

11069276

SNAP RING,M48, Ext

1шт.

11

87528270

SUN GEAR

Z 21

1шт.

12

11070376

SNAP RING,M70, Ext

1шт.

13

87528653

PINION CARRIER

1шт.

14

47676879

PIN

3шт.

15

87536557

COUPLING RING,277.3mm OD x 5.5mm Thk

2шт.

16

47737480

GEAR,78T

1шт.

17

87536554

PIN

ASSY, Alternative Part, Incl 18 (Qty 1), 19 (Qty 1)

3шт.

Same Usage/Applicability. To be Ordered when P/N 47676879 is not Available

1шт.

18

87528655

PIN,25mm OD x 110mm L

3шт.

19

14328201

PLUG,M10, Tapered

3шт.

20

13941870

DOWEL,6mm OD x 16mm L

6mm x 16mm

3шт.

21

47133538

WASHER,25mm ID x 42mm OD x 1mm Thk

25mm ID x 42mm OD x 1mm Thick

6шт.

22

47136415

NEEDLE BEARING,25mm ID x 33mm OD x 24mm W

6шт.

23

87528661

SPACER,27mm ID x 33mm OD x 25mm L

3шт.

24

47755452

GEAR SET

KIT Incl 3 Gears

1шт.

25

87528244

RING GEAR,272.3mm ID x 285.5mm OD x 49mm Thk, 78T

1шт.

26

47912889

GEARBOX

Transmission ASSY, Incl 1 - 25

1шт.

See all the Included Components by searching for the PN 47912889

1шт.
