Запчасти Case IH OPTUM 270 CVT (55.519.010) - VAR - 758005 - EXHAUST BRAKE, SWITCH (55) - ELECTRICAL SYSTEMS

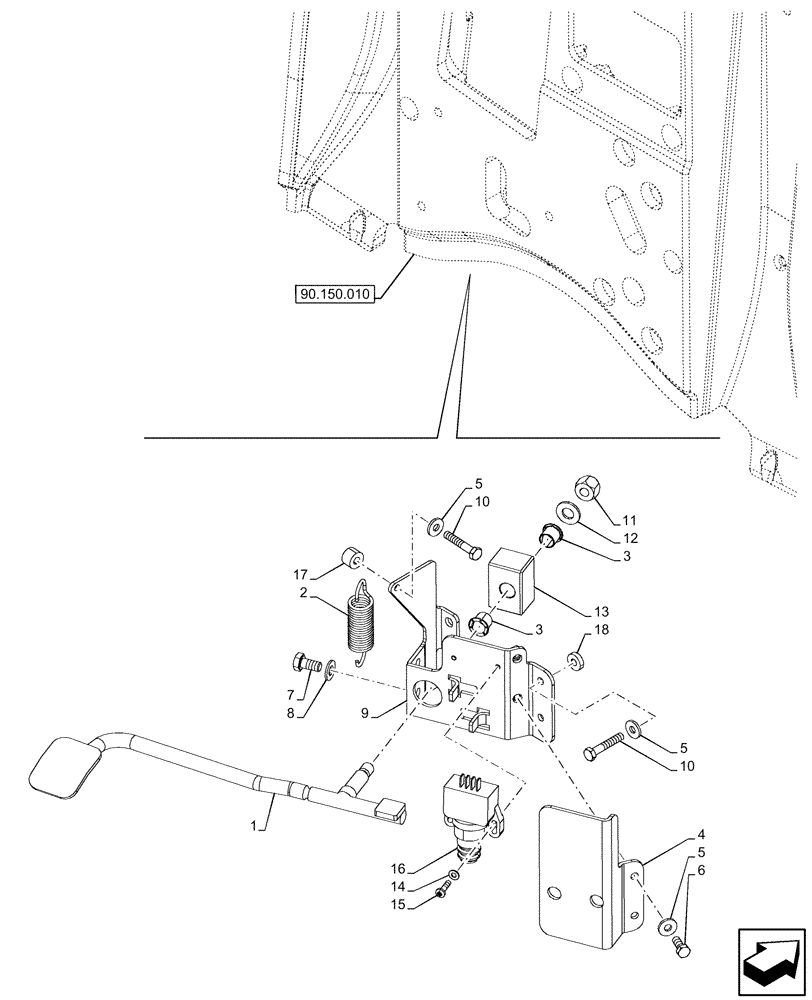

Схема запчастей Case IH OPTUM 270 CVT - (55.519.010) - VAR - 758005 - EXHAUST BRAKE, SWITCH (55) - ELECTRICAL SYSTEMS
90.150.010
10
5
9
10
6
2
8
5
18
12
5
4
13
11
14
7
16
17
3
15
3
1

Артикул

Название

Примечание

Количество

1

87640782

PEDAL

1шт.

2

47413742

SPRING,21mm OD x 84mm L

1шт.

3

82002289

BUSHING,12mm ID x 13.6mm OD x 12.8mm L

2шт.

4

47413734

PROTECTOR

1шт.

5

12647678

WASHER,6.45mm ID x 16mm OD x 2mm Thk

5шт.

6

87020138

BOLT,Hex, M6 x 16mm, Cl 8.8

2шт.

7

412555

BOLT,Hex, M8 x 16mm, Cl 8.8, Full Thd

2шт.

8

14496507

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

9

47370313

BRACKET

1шт.

10

87698769

BOLT,Hex, M6 x 35mm, Cl 8.8

3шт.

11

12577211

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 8, ZND

1шт.

12

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

1шт.

13

47057310

CONNECTING BLOCK

1шт.

14

84193288

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

2шт.

15

13272217

SCREW,Pozidriv Pan Hd, M4 x 16mm, Cl 5.8, Full Thd

2шт.

16

82026949

PUSH BUTTON SWITCH

Exhaust Brake Pressure

1шт.

17

13604111

SPACER,6.5mm ID x 15mm OD x 10mm L

1шт.

18

12648131

WASHER,6.15mm ID x 15mm OD x 4mm Thk

2шт.

Выбрано товаров: 18
