Запчасти Case IH OPTUM 270 CVT (50.200.050) - AIR CONDITIONING, LINE (50) - CAB CLIMATE CONTROL

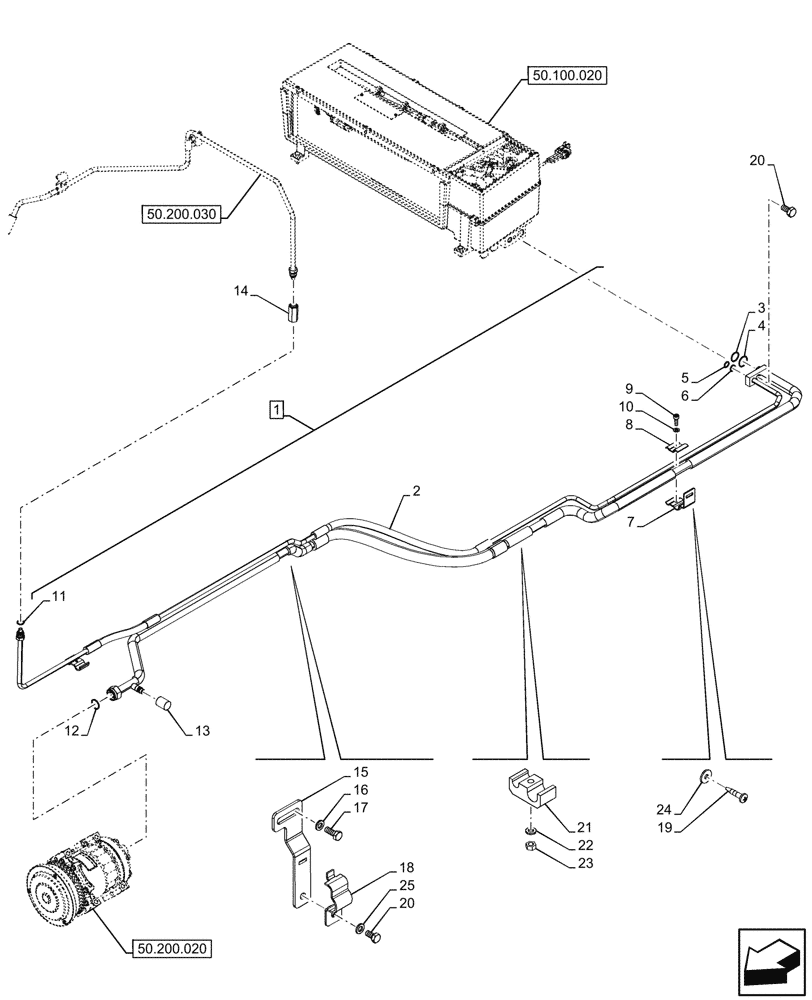

Схема запчастей Case IH OPTUM 270 CVT - (50.200.050) - AIR CONDITIONING, LINE (50) - CAB CLIMATE CONTROL
50.100.020
10
4
13
22
19
23
5
24
9
15
14
7
11
3
21
18
6
8
20
25
1
20
2
16
17
12
50.200.020
50.200.030

Артикул

Название

Примечание

Количество

1

47796432

TUBE

ASSY, Air Conditioning Line, Incl 2 - 13

1шт.

2

NSS

NOT SOLD SEPARAT

Tube and Hose, Incl in 1

1шт.

3

82007848

O-RING,2.4mm Thk x 13.4mm ID

1шт.

4

10319983

O-RING,1.6mm Thk x 16.1mm ID

1шт.

5

82007847

O-RING,1.8mm Thk x 6.7mm ID

1шт.

6

10318883

O-RING,8.1mm ID x 1.6mm Width

1шт.

7

87496501

BRACKET

1шт.

8

87302953

CLAMP,4.5mm HD

1шт.

9

14303021

SCREW,M4 x 12mm, Cl 8.8, Full Thd

1шт.

10

10615279

LOCK WASHER,M4, Serr

1шт.

11

82000793

O-RING,1.78mm Thk x 7.65mm ID, -11, 70 Duro

1шт.

12

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

1шт.

13

414081A1

CAP,M8 x 1 x 17.3mm OD x 21.1mm L

1шт.

14

87738978

ADAPTER

1шт.

15

47796960

BRACKET

1шт.

16

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

17

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

1шт.

18

47796892

BRACKET

1шт.

19

82011899

SCREW,Pan, M6 x 20mm, Cl 4.8

1шт.

20

14306421

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 8.8

1шт.

20

86977726

BOLT,Hex, M6 x 12mm, Cl 8.8

1шт.

21

87735418

CLAMP BRACKET

1шт.

22

10519421

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

1шт.

23

9706755

NUT,M6, Cl 8

1шт.

24

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

1шт.

25

86624182

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

1шт.

Выбрано товаров: 26
