Запчасти Case IH OPTUM 270 CVT (37.106.020) - VAR - 758113 - AUTOMATIC PICK-UP HITCH, ROD (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS

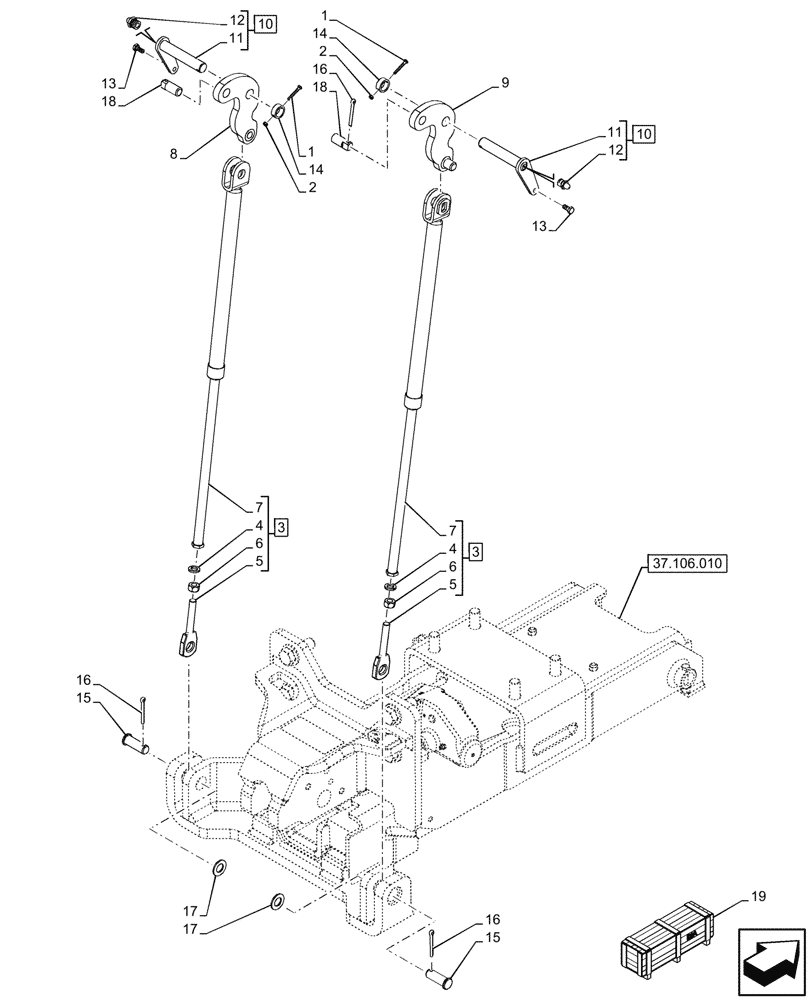

Схема запчастей Case IH OPTUM 270 CVT - (37.106.020) - VAR - 758113 - AUTOMATIC PICK-UP HITCH, ROD (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS
37.106.010
16
5
17
18
1
13
18
16
11
6
6
1
7
4
14
12
7
3
10
19
14
15
15
9
16
12
4
2
3
8
13
11
5
17
10
2

Артикул

Название

Примечание

Количество

1

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

2шт.

2

353308

NUT,M6 x 1.0, Cl 8

2шт.

3

47636384

LIFTING ROD

ASSY, Incl 4 - 7

2шт.

4

10517374

LOCK WASHER,18.2mm ID x 30.6mm OD x 4mm Thk

2шт.

5

82012780

CLEVIS,M18

Black

2шт.

6

11703211

NUT,Hex, M18 x 1.5, Cl 8

2шт.

7

NSS

NOT SOLD SEPARAT

Rod, Incl in 3

2шт.

8

47717536

ARM

1шт.

9

47717538

ARM

1шт.

10

47131014

PIN,28mm OD x 161mm L

ASSY, Incl 11, 12

2шт.

11

NSS

NOT SOLD SEPARAT

Pin, incl in 10

2шт.

12

13406911

LUBE NIPPLE,Straight, 1/4"-28 x 0.54"

2шт.

13

15970731

BOLT,Hex, M10 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

14

82026564

SPACER,28.15mm ID x 37mm OD x 14mm L

2шт.

15

82036627

PIN,25mm OD x 70mm L

2шт.

16

130017

COTTER PIN,M8 x 63

4шт.

17

83908648

WASHER,25.65mm ID x 46.43mm OD x 3.18mm Thk

2шт.

18

82001701

PIN,25mm OD x 61mm L

2шт.

19

731013014

DIA KIT, TRACTOR

Hydraulic Pick Up Hitch, Incl 1 - 18

1шт.

To See Full DIA KIT Composition Look for all the Figures Where the DIA KIT P/N Is Shown

1шт.
