(33.350.090) - VAR - 758035 - 758036 - ANTILOCK BRAKING SYSTEM (ABS), SUPPORT

Запчасти Case IH OPTUM 270 CVT (33.350.090) - VAR - 758035 - 758036 - ANTILOCK BRAKING SYSTEM (ABS), SUPPORT (33) - BRAKES & CONTROLS

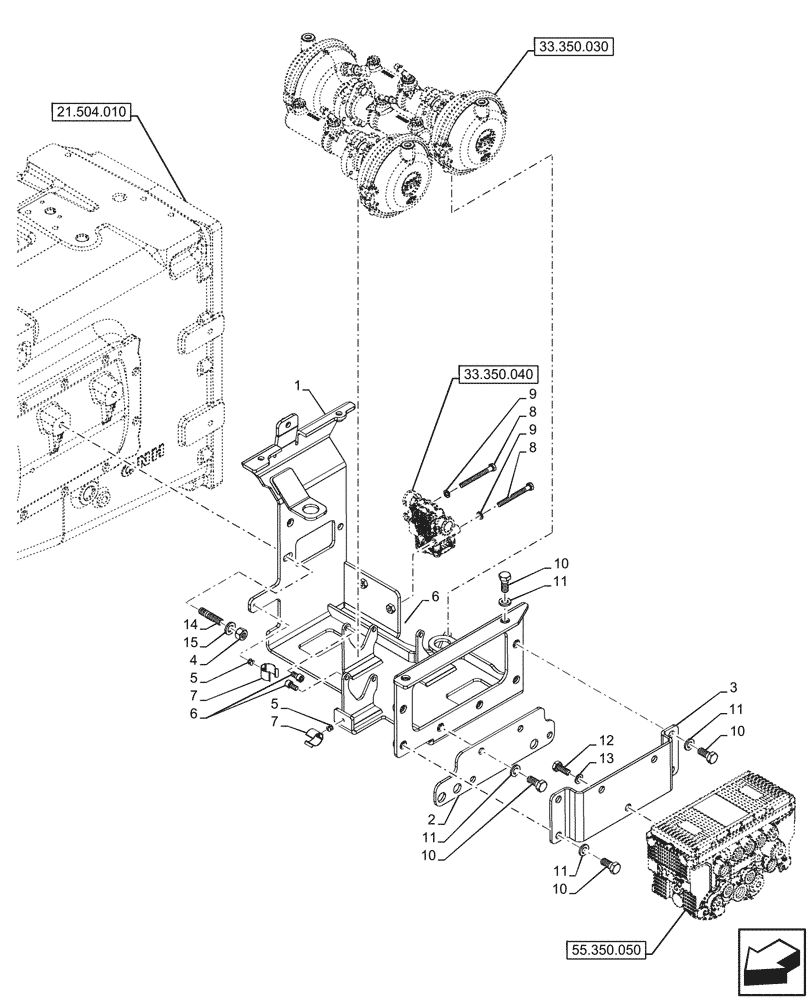

Схема запчастей Case IH OPTUM 270 CVT - (33.350.090) - VAR - 758035 - 758036 - ANTILOCK BRAKING SYSTEM (ABS), SUPPORT (33) - BRAKES & CONTROLS
21.504.010
9
12
7
3
11
15
2
10
6
5
7
10
14
11
11
11
1
10
8
5
4
13
6
8
10
9
33.350.030
55.350.050
33.350.040
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47945680

SUPPORT

1шт.

2

47881905

BRACKET

1шт.

3

47707975

SUPPORT

1шт.

4

12164911

NUT,M12 x 1.75, Cl 8

2шт.

5

14642691

RIVET,Pop, M4.8mm OD x 10mm L

2шт.

6

14306234

HEX SOC SCREW,M8 x 1.25 x 16mm, Cl 10.9, Full Thd

6шт.

7

47439929

SPRING CLIP,26.0-30.0mm D

2шт.

8

16044821

SCREW,Hex, M8 x 80mm, Cl 8.8

2шт.

9

14499401

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

2шт.

10

16609924

SCREW

8шт.

11

10520001

WASHER,12.2mm ID x 22mm OD x 3mm Thk

8шт.

12

11106311

BOLT,Hex, M10 x 28mm, Cl 5.8

3шт.

13

12638601

WASHER,M10 x 18 x 2

3шт.

14

13530021

STUD,M12 x 1.25 x 25mm L, Cl 8.8

M12 x 1.5 x 35 x 18

2шт.

15

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

2шт.
