Запчасти Case IH OPTUM 270 CVT (10.500.030) - VAR - 391130, 758000, 759041 - EXHAUST TUBE (10) - ENGINE

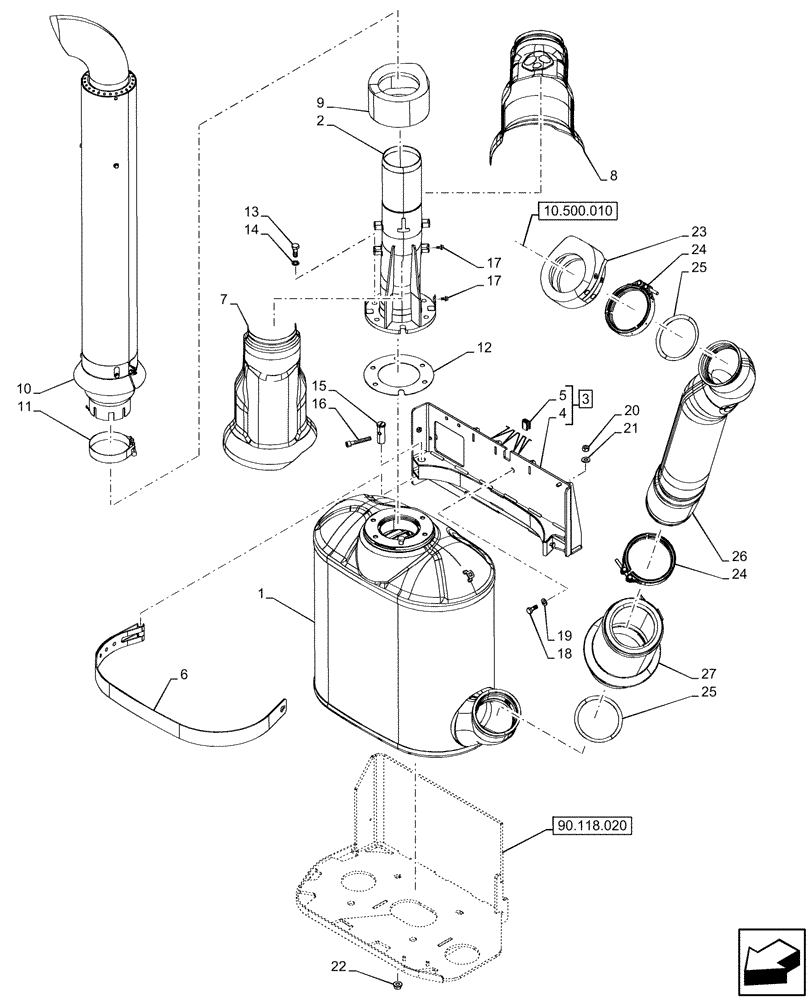

Схема запчастей Case IH OPTUM 270 CVT - (10.500.030) - VAR - 391130, 758000, 759041 - EXHAUST TUBE (10) - ENGINE
90.118.020
9
22
25
17
23
11
14
20
5
1
12
18
27
25
19
17
7
6
10
15
26
3
8
4
21
16
2
24
13
24
10.500.010

Артикул

Название

Примечание

Количество

1

47744282

MUFFLER

SCR

1шт.

2

47698540

EXHAUST SYSTEM PIPE

1шт.

3

47792339

SUPPORT

ASSY, SCR Band, Incl 4, 5

1шт.

4

NSS

NOT SOLD SEPARAT

Support, Incl in 3

1шт.

5

47629357

GASKET,16mm W x 15mm L x 10 Thk

4шт.

6

47706199

CLAMP,50mm W

SCR

1шт.

7

47700659

COVER

1шт.

8

47700657

COVER

1шт.

9

47639812

CLAMP,VClamp 4"-4.5"

1шт.

10

47736977

EXHAUST SYSTEM PIPE

1шт.

11

47578108

CLAMP,71mm ID x 25mmThk

1шт.

12

47625406

GASKET,5x13mm HD, 121mm ID x 202mm OD x 1.5mm Thk

1шт.

13

11112531

BOLT,Hex, M12 x 32mm, Cl 10.9, Full Thd

5шт.

14

13507421

WASHER,12.2mm ID x 20mm OD x 2mm Thk

5шт.

15

84486209

PIN,21mm OD x 60mm L

1шт.

16

14420921

HEX SOC SCREW,M10 x 65mm, Cl 8.8

1шт.

17

16285924

BOLT,Hvy Hex, M6 x 12mm, Cl 8.8, Full Thd

6шт.

18

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

1шт.

19

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

1шт.

20

10788221

NUT,M10, Cl 10

2шт.

21

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

22

84421931

FLANGE NUT,Hex, 12mm D

M12 SST

4шт.

23

47587596

CLAMP,VClamp 4"-4.5"

1шт.

24

47390970

CLAMP,143mm

2шт.

25

47683526

GASKET,119.1mm ID x 139.5mm OD x 4.7mm Thk

2шт.

26

47702226

EXHAUST SYSTEM PIPE

1шт.

27

47645761

BRAKE BOOSTER

1шт.

Выбрано товаров: 27
