(1.89.3/01[01]) - (VAR.928/1) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) - TOW HOOK

Запчасти Case IH MXU115 (1.89.3/01[01]) - (VAR.928/1) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) - TOW HOOK (09) - IMPLEMENT LIFT

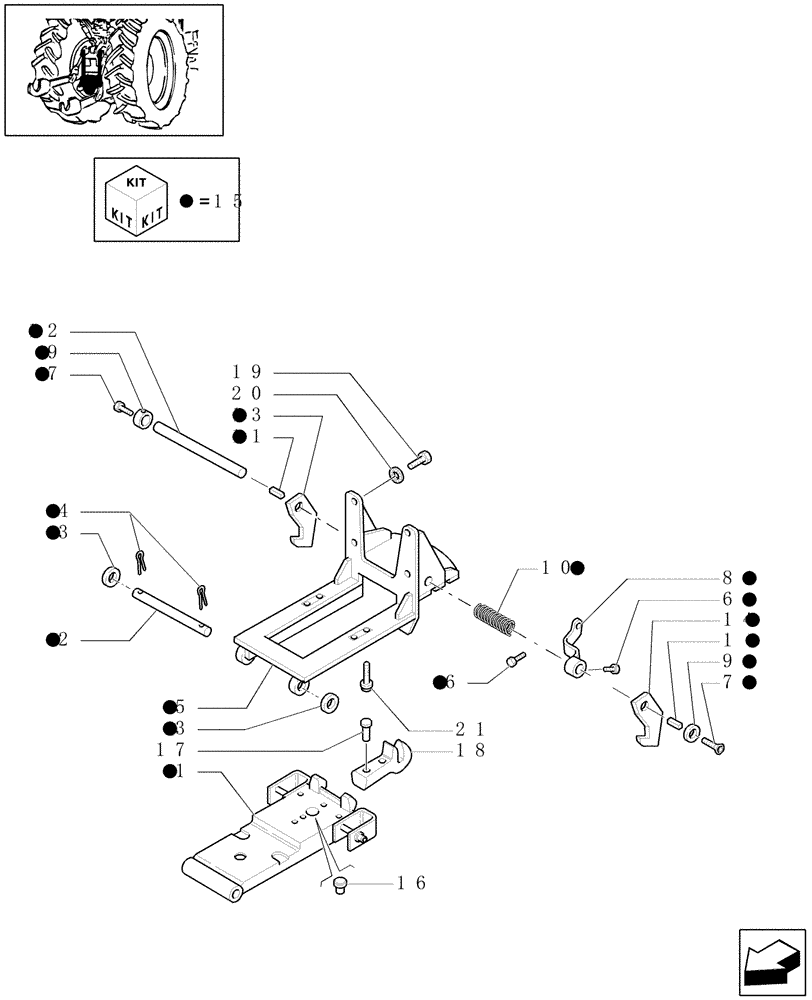

Схема запчастей Case IH MXU115 - (1.89.3/01[01]) - (VAR.928/1) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) - TOW HOOK (09) - IMPLEMENT LIFT
3
7
15
5
18
11
15
16
6
15
15
11
15
15
15
15
15
2
15
15
15
12
10
4
15
15
15
15
6
13
9
1
7
9
15
3
19
15
8
15
15
21
15
17
20
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87309072

SUPPORT

1шт.

2

82018252

PIN,28mm OD x 340mm L

1шт.

3

81863620

WASHER,29mm ID x 50mm OD x 4mm Thk

2шт.

4

81868739

COTTER PIN

2шт.

5

82027561

BRACKET

1шт.

6

14442021

SCREW,Flat Csk Hd, M8 x 1.25 x 20mm, Cl 8.8

2шт.

7

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

8

82020345

LEVER

1шт.

9

81870094

SPACER,8.75mm ID x 34.72mm OD x 15.1mm L

2шт.

10

81872300

SPRING,42.5mm OD x 92mm L

1шт.

11

82002862

KEY,8mm x 32.5mm L

2шт.

12

82018239

PIN,24mm OD x 341mm L

1шт.

13

82008310

LATCH

RH

1шт.

14

82008309

LATCH

LH

1шт.

15

87309070

HITCH

1шт.

16

82006638

GROMMET,35mm OD

1шт.

17

82033868

PIN

1шт.

18

82038157

HOOK

1шт.

19

15984334

BOLT,Hex, M18 x 1.5 x 50mm, Cl 10.9, Full Thd

4шт.

20

82014658

LOCK WASHER,19.5mm ID x 29mm OD x 3.4mm Thk

D=18

4шт.

21

82020186

BOLT,Flng, M16 x 1.5 x 120mm, Cl 12.9

4шт.
