Запчасти Case IH MXU115 (1.93.0[02]) - CONTROLS COVER (L/CAB) (10) - OPERATORS PLATFORM/CAB

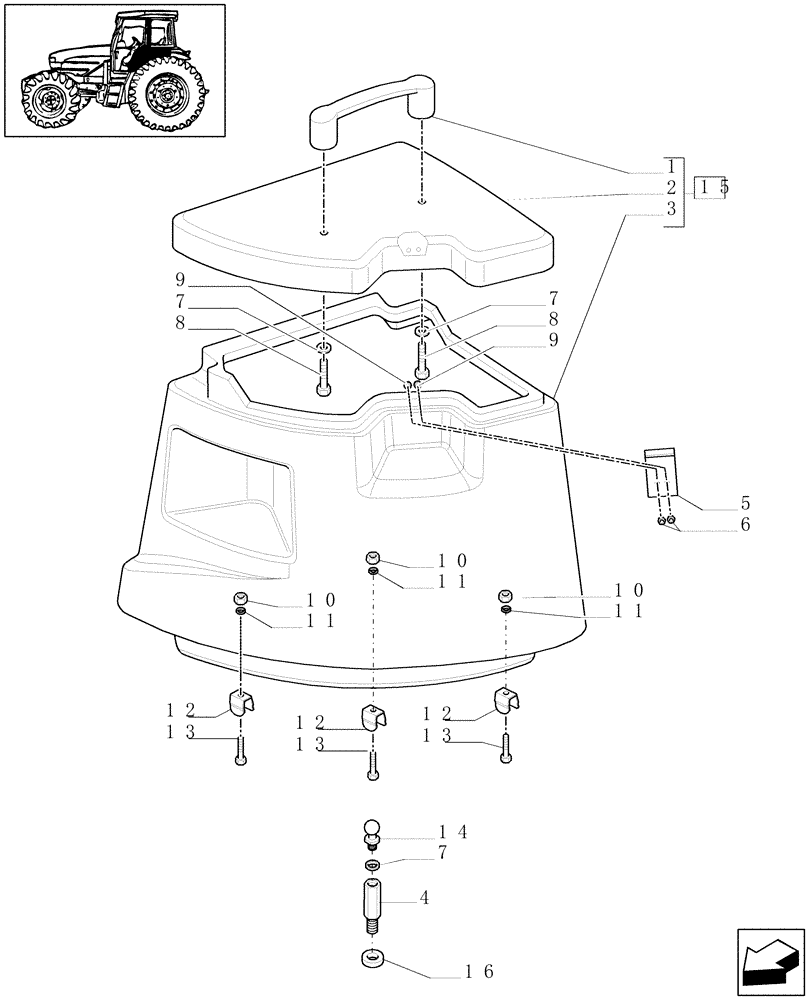

Схема запчастей Case IH MXU115 - (1.93.0[02]) - CONTROLS COVER (L/CAB) (10) - OPERATORS PLATFORM/CAB
16
7
12
9
8
2
10
4
11
13
8
3
12
7
7
10
1
14
13
5
6
11
11
13
10
15
9
12

Артикул

Название

Примечание

Количество

1

82033904

HANDLE

1шт.

2

82027480

TOP COVER

1шт.

3

82027481

BOXED PANEL

1шт.

4

82033873

SPACER,M8 x 1.25 x 33mm x 50.5mm, ZND

L=MM.33 ; M8X1,25

1шт.

4

82033874

SPACER,M8 x 1.25 x 26.5mm x 50.5mm, ZND

L=MM 26.5 ; M8X1,25

1шт.

5

82033918

LATCH

1шт.

6

13296111

SCREW,Phil Pan Hd, M3 x 10mm, Cl 5.8, Full Thd

4шт.

7

14496504

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

5шт.

8

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

9

16101711

NUT,M3, Cl 8

2шт.

10

10794014

NUT,M4, Cl 8

3шт.

11

10519201

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

3шт.

12

82014655

SPRING CLIP

3шт.

13

82880804

SCREW,Pan, M6 x 20mm, Gr 4.8

3шт.

14

87301896

BALL STUD,M8 x 1.25 x 34.5mm

BALL PIN M8X1,25

3шт.

15

82027482

BOXED PANEL

ASSY

1шт.

16

80140160

LOCK WASHER,M8.2 x 14

1шт.

Выбрано товаров: 17
