Запчасти Case IH MXU115 (1.87.4/03[01]) - (VAR.510-511) DYNAMIC FRONT FENDERS (420, 480 WIDE) CL.3 STANDARD AXLE - D5040 - C5049 (08) - SHEET METAL

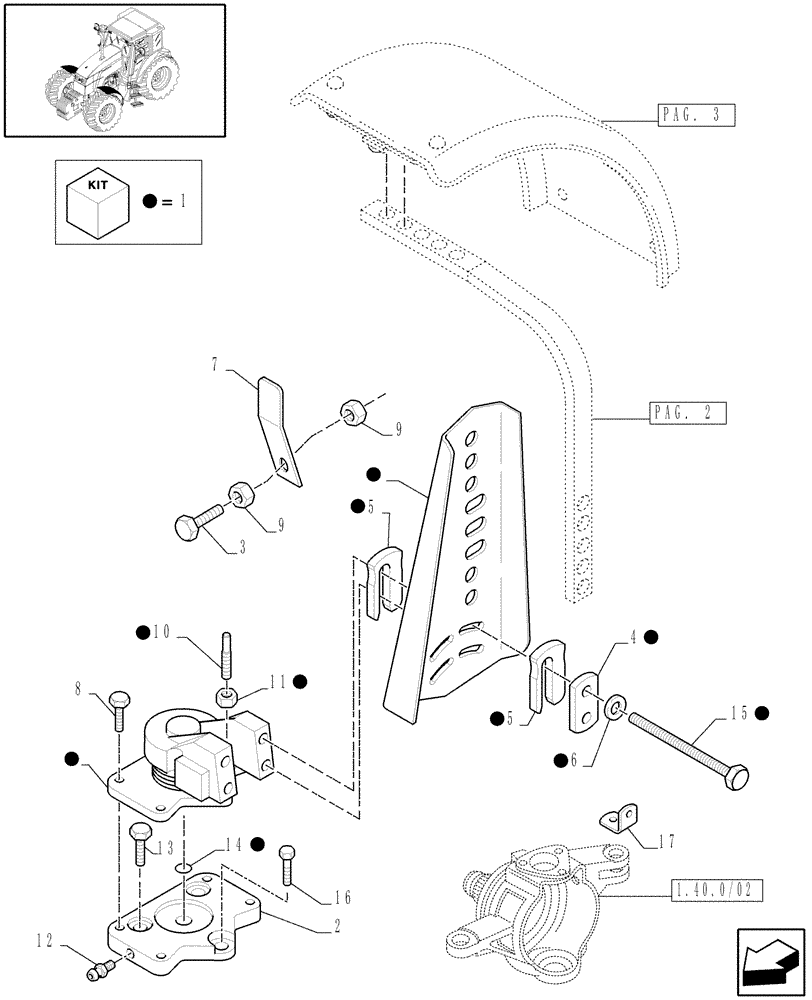

Схема запчастей Case IH MXU115 - (1.87.4/03[01]) - (VAR.510-511) DYNAMIC FRONT FENDERS (420, 480 WIDE) CL.3 STANDARD AXLE - D5040 - C5049 (08) - SHEET METAL
1
5
1
17
14
4
3
1
pag. 3
8
5
2
1
13
1
9
9
12
1
1.40.0/02
1
1
1
1
11
6
pag. 2
1
7
1
15
16
10

Артикул

Название

Примечание

Количество

1

82032023

HUB

LH, Assy

1шт.

1

82032022

HUB

RH, Assy

1шт.

2

5198881

PLATE

LH

1шт.

With Var. 510 only

1шт.

2

5198882

BRACKET

RH

1шт.

With Var. 510 only

1шт.

3

15231624

BOLT,Hex, M10 x 1.25 x 60mm, Cl 8.8, Full Thd

2шт.

4

82021149

SPACER

4шт.

5

82020467

SPACER

52шт.

6

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

18шт.

7

82020506

BRACKET

2шт.

8

15970824

SCREW,Hex, M10 x 1.25 x 32mm, Cl 8.8, Full Thd

10шт.

9

12164714

NUT,M10 x 1.25, Cl 8

4шт.

10

82020469

SCREW,M14 x 1.5 x 1.5mm

2шт.

11

12164021

NUT,Thick Hex, M14, 1.50mm Pitch, 11.00mm High, Cl 10, ZND

2шт.

12

13407211

LUBE NIPPLE,M10 x 1

2шт.

With Var. 510 only

1шт.

13

14274734

LOCK BOLT,Hex, M12 x 1.25 x 40mm, Cl 10.9

2шт.

With Var. 510 only

1шт.

14

14457581

O-RING,0.799" ID x 0.103" Width

2шт.

15

15232424

SCREW,Hex, M10 x 1.25 x 100mm, Cl 8.8, Full Thd

8шт.

16

14274834

BOLT,Hex, M12 x 1.25 x 45mm, Cl 10.9

4шт.

With Var. 510 only

1шт.

17

47123187

BRACKET

2шт.

Выбрано товаров: 24
