Запчасти Case IH MXU115 (1.87.4[01]) - (VAR.167-497) 4WD DYNAMIC FRONT FENDERS - C5040 (08) - SHEET METAL

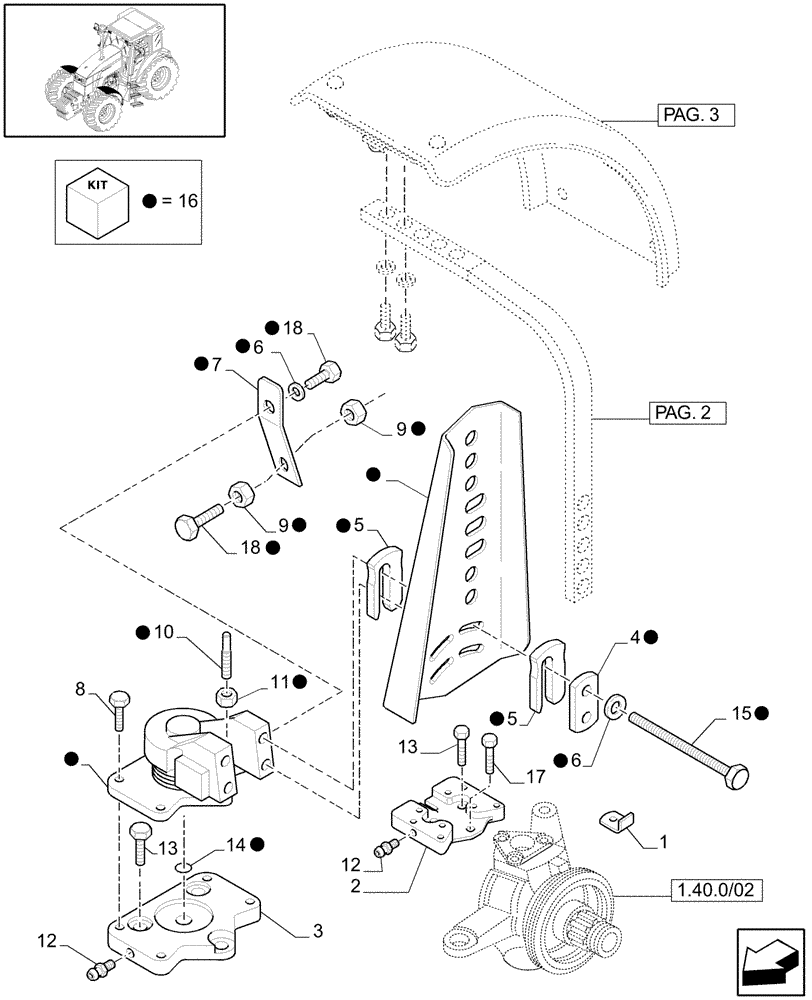

Схема запчастей Case IH MXU115 - (1.87.4[01]) - (VAR.167-497) 4WD DYNAMIC FRONT FENDERS - C5040 (08) - SHEET METAL
.
1.40.0/02
16
14
4
a
16
13
13
g
2
a
p
16
16
1
8
16
10
5
15
16
18
16
16
.
16
17
7
16
12
16
9
16
6
3
11
3
g
16
5
16
18
16
2
12
p
16
16
6
9

Артикул

Название

Примечание

Количество

1

47123187

BRACKET

2шт.

2

5198881

PLATE

LH

1шт.

2

5198882

BRACKET

RH

1шт.

3

82027948

PLATE

2шт.

4

82021149

SPACER

4шт.

5

82020467

SPACER

52шт.

6

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

10шт.

7

82020506

BRACKET

2шт.

8

15970824

SCREW,Hex, M10 x 1.25 x 32mm, Cl 8.8, Full Thd

8шт.

9

12164714

NUT,M10 x 1.25, Cl 8

4шт.

10

82020469

SCREW,M14 x 1.5 x 1.5mm

2шт.

11

12164021

NUT,Thick Hex, M14, 1.50mm Pitch, 11.00mm High, Cl 10, ZND

2шт.

12

13407211

LUBE NIPPLE,M10 x 1

2шт.

13

14274734

LOCK BOLT,Hex, M12 x 1.25 x 40mm, Cl 10.9

8шт.

14

14457581

O-RING,0.799" ID x 0.103" Width

2шт.

15

15232424

SCREW,Hex, M10 x 1.25 x 100mm, Cl 8.8, Full Thd

8шт.

16

82032023

HUB

LH

1шт.

16

82032022

HUB

RH

1шт.

17

14274834

BOLT,Hex, M12 x 1.25 x 45mm, Cl 10.9

2шт.

18

15231624

BOLT,Hex, M10 x 1.25 x 60mm, Cl 8.8, Full Thd

4шт.

Выбрано товаров: 20
