Запчасти Case IH MXU115 (1.83.0[02]) - HOOD (08) - SHEET METAL

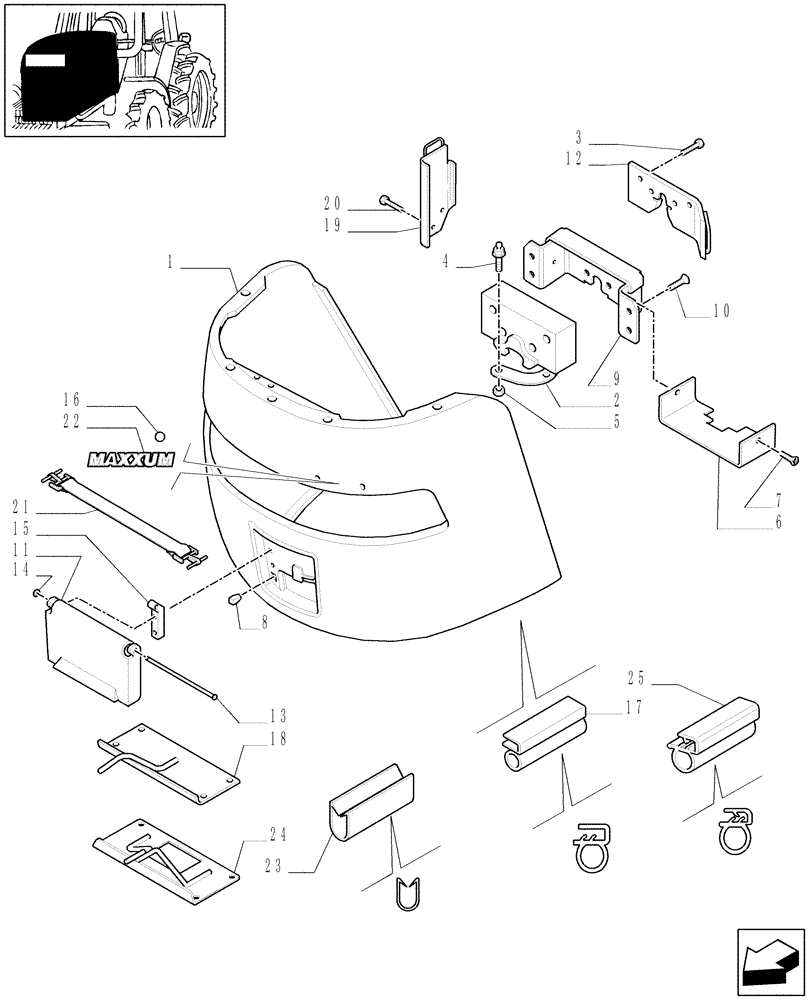

Схема запчастей Case IH MXU115 - (1.83.0[02]) - HOOD (08) - SHEET METAL
18
23
20
19
8
7
16
10
9
17
5
15
22
3
14
2
1
12
11
4
13
6
24
25
21

Артикул

Название

Примечание

Количество

1

82036846

GRILLE

1шт.

2

89826947

LATCH

1шт.

3

10902624

SCREW,Hex, M6 x 25mm, Cl 8.8, Full Thd

4шт.

4

82007432

BALL STUD,M6 x 1

1шт.

5

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.

6

82014369

COVER

1шт.

7

15687201

SELF-TAP SCREW,Cross Pan Hd, M3.5 x 13mm

2шт.

8

83416738

BUMPER

2шт.

9

82013276

SUPPORT

1шт.

10

13273811

SCREW,Pozidriv Pan Hd, M5 x 8mm

4шт.

11

82014434

HANDLE

, Serial Range: -ACP233562

1шт.

11

82036748

HANDLE

, Start Serial: ACP233563

1шт.

12

82031863

GUIDE

1шт.

13

82012137

ROLL PIN,4mm OD x 154mm L

1шт.

14

11087571

CIRCLIP,M4

1шт.

15

82012962

SUPPORT

2шт.

16

86625060

PUSH-ON NUT,Self, Threading, 1/4"

2шт.

17

82034126

RUBBER STRIP

LENGHT MM1724, Serial Range: -C6215

1шт.

18

87314232

BRACKET

1шт.

18

82033565

BRACKET

1шт.

19

82031864

BRACKET

1шт.

20

10902024

SCREW,Hex, M6 x 12mm, Cl 8.8

2шт.

21

82039314

SECURING STRAP

1шт.

22

298546A1

SYMBOLS

SYMBOL

1шт.

23

82036856

MOLDING,355mm L

355-360

1шт.

24

47057753

END PLATE

1шт.

W/Var.502-538-547-548-558-559-562-563-592-623-639-652 only

1шт.

25

84135609

RUBBER STRIP

LENGHT MM1724, Start Serial: D6215

1шт.

Выбрано товаров: 28
