Запчасти Case IH MXU110 (1.94.3/01[04]) - (VAR.053-056-545) AIR CONDITIONING SYSTEM PIPES - C5332 (10) - OPERATORS PLATFORM/CAB

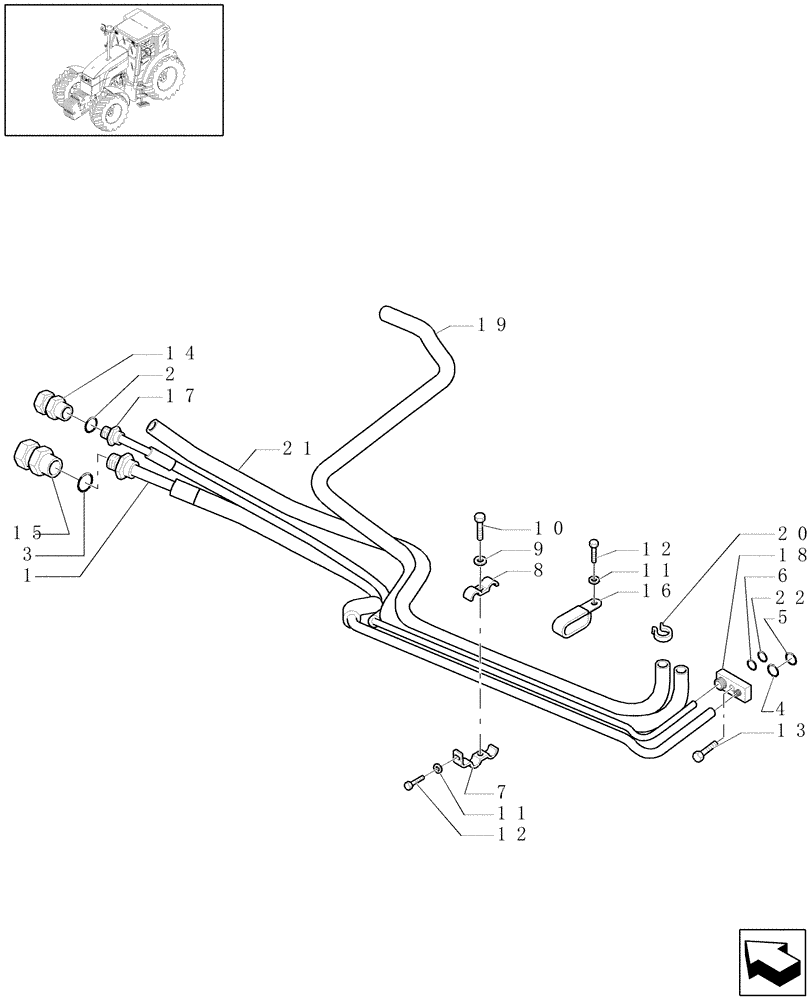

Схема запчастей Case IH MXU110 - (1.94.3/01[04]) - (VAR.053-056-545) AIR CONDITIONING SYSTEM PIPES - C5332 (10) - OPERATORS PLATFORM/CAB
19
21
11
6
3
17
10
5
22
18
11
14
7
12
20
8
16
1
15
4
9
2
13
12

Артикул

Название

Примечание

Количество

1

87302951

PIPE ASSY.

1шт.

2

82000789

O-RING,1.85mm Thk x 17.6mm ID

Green

1шт.

3

82000790

O-RING,1.85mm Thk x 26.54mm ID

1.06" ID x .070" Thk, Green

1шт.

4

10319983

O-RING,1.6mm Thk x 16.1mm ID

1шт.

5

82007848

O-RING,2.4mm Thk x 13.4mm ID

1шт.

6

10318883

O-RING,8.1mm ID x 1.6mm Width

1шт.

7

87302954

BRACKET

1шт.

8

87302953

CLAMP,4.5mm HD

1шт.

9

10615279

LOCK WASHER,M4, Serr

1шт.

10

14303021

SCREW,M4 x 12mm, Cl 8.8, Full Thd

1шт.

11

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

2шт.

12

82880748

SCREW,Pozidrive, Pan HD, M6 x 2 x 14mm, Cl 4.8

Pan Hd, M6 x 2 x 14

2шт.

13

14306424

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 8.8, Full Thd

1шт.

14

83905070

COUPLING

1шт.

15

83905071

COUPLING

1шт.

16

82023568

CLAMP,2 Hoses

1шт.

17

87302952

PIPE ASSY.

1шт.

18

82035724

FITTING

1шт.

19

82033002

HOSE

Return

1шт.

20

82019905

HOSE CLAMP,22 - 26mm X 12mm

2шт.

21

82033001

HOSE

Feed

1шт.

22

82007847

O-RING,1.8mm Thk x 6.7mm ID

1шт.

Выбрано товаров: 22
