Запчасти Case IH MXU110 (1.93.3/ C[05]) - "GRAMMER" SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5518 (10) - OPERATORS PLATFORM/CAB

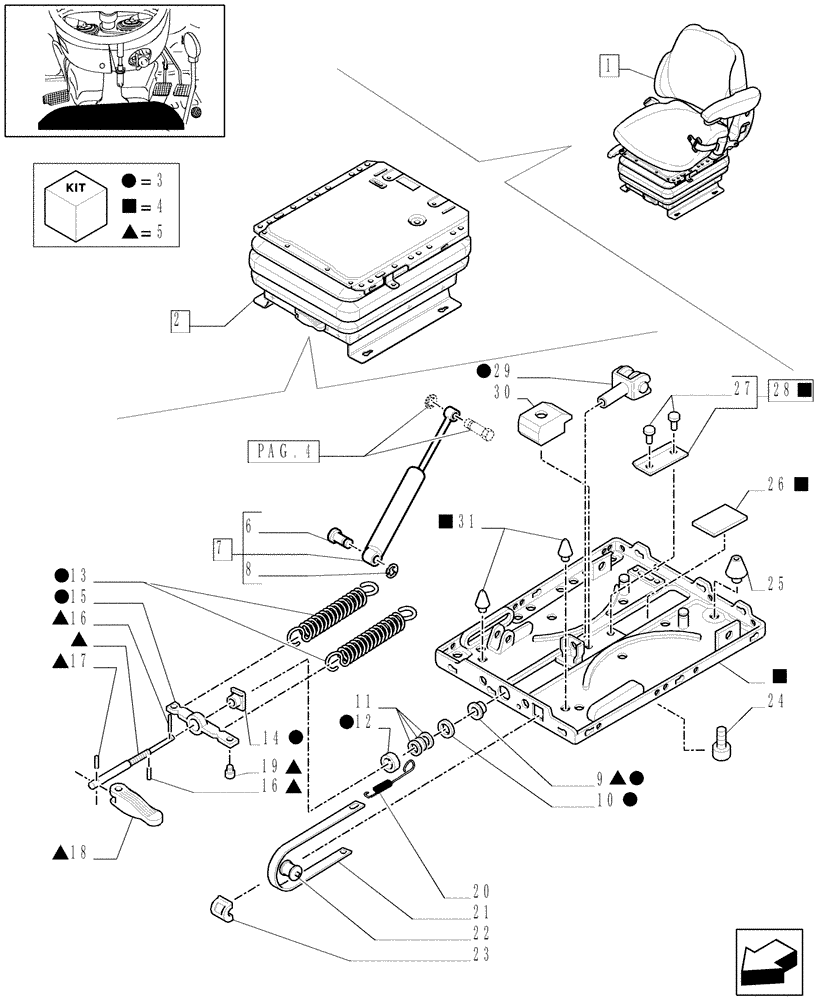

Схема запчастей Case IH MXU110 - (1.93.3/ C[05]) - "GRAMMER" SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5518 (10) - OPERATORS PLATFORM/CAB
29
27
11
3
21
6
a
3
3
7
3
24
22
2
9
28
3
16
5
18
5
15
5
5
31
.
5
8
4
19
4
26
5
10
4
23
4
g
13
14
3
5
3
12
30
20
5
3
4
1
3
p
17
5
4
25
16
4

Артикул

Название

Примечание

Количество

1

87309477

DRIVER SEAT

ASSY

1шт.

2

87331926

SUSPENSION

ASSY

1шт.

3

82035150

ADJUSTER

1шт.

4

82035149

BASE

1шт.

5

82035068

ADJUSTER

1шт.

6

82035040

BOLT,M8 x 22mm

M8 x 22

2шт.

7

82035109

SHOCK ABSORBER

1шт.

8

82035128

WASHER,5mm ID

D=5

2шт.

9

82035050

BUSHING

1шт.

10

82035028

WASHER

1шт.

11

82035035

SET OF WASHERS

1шт.

12

82035064

TUBE

1шт.

13

82035044

TENSION SPRING

2шт.

14

82035034

FLANGE NUT

M12

1шт.

15

82035027

BRACKET

1шт.

16

82035021

SLEEVE

3 x 16

2шт.

17

82035023

PIN,M4 x 28mm

4 x 28

1шт.

18

82035072

TOGGLE

Incl. 17

1шт.

19

82035033

RETAINER

1шт.

20

82035039

SPRING

1шт.

21

87331925

ADJUSTER

1шт.

22

82035029

ROLLER

1шт.

23

82035025

GUIDE

1шт.

24

82034894

SCREW,M8 x 1.25 x 1.25mm

M8 x 16

1шт.

25

82035070

BUMPER

1шт.

26

82035032

PLATE

1шт.

27

82035037

RIVET,4mm OD x 10mm L

4x10

2шт.

28

82035054

PROFILE

1шт.

29

82035043

FORK

1шт.

30

82035074

STOP

1шт.

31

82035066

BUMPER

2шт.

Выбрано товаров: 31
