(1.87.7/01) - (VAR.857) CANOPY FOR ROPS

Запчасти Case IH MXU110 (1.87.7/01) - (VAR.857) CANOPY FOR ROPS (08) - SHEET METAL

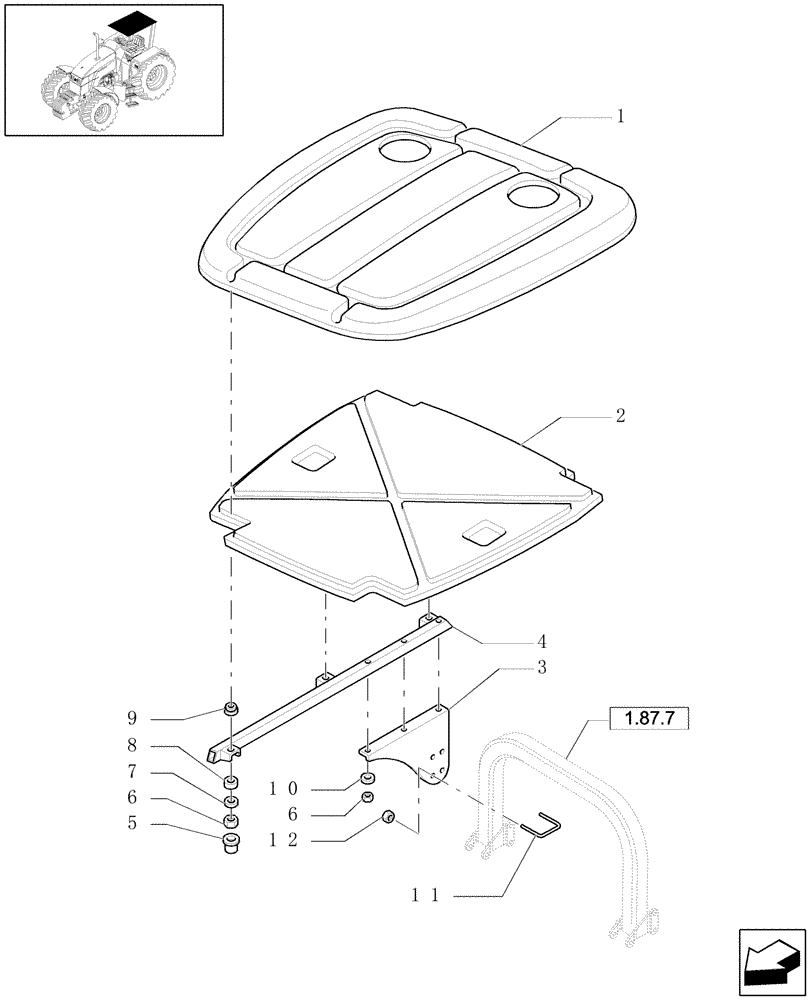

Схема запчастей Case IH MXU110 - (1.87.7/01) - (VAR.857) CANOPY FOR ROPS (08) - SHEET METAL
9
8
6
11
12
4
7
2
3
1
10
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47123234

ROOF

1шт.

2

82035503

INSULATOR

1шт.

3

82028427

BRACKET

LH

1шт.

3

82028429

BRACKET

RH

1шт.

4

82029012

SUPPORT

LH

1шт.

4

82029014

SUPPORT

RH

1шт.

5

5132136

CAP COVER,M8

6шт.

6

16104111

NUT,Prevailing Torque, M8, 1.25 Pitch, 10.6mm High, Cl 08, ZND

12шт.

7

14496504

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

6шт.

8

5137570

PAD

Lower

6шт.

9

5181750

PAD

Upper

6шт.

10

12646205

WASHER,M8 x 35 x 3

6шт.

11

82026126

U-BOLT

4шт.

12

12577511

NUT,M12 x 1.75, Cl 8

8шт.
